Основни технически параметри на напълно автоматична автомобилна антена
Модел на продукта	SQ-T600L	SQ-T800J
Диаметър на антената	4 мм	4 мм
Дължина на обработка	200-600	200-800
Точност на подреждането на кабела	0.01	0.01
Скорост на шпиндела	1-3000rpm	1-3000rpm
Време за обработка	10-17 секунди на парче	10-17 секунди на парче
Приложим диаметър на проводника	Кръгъл проводник 0.02-1.2 mm Плосък проводник {{0}}.01-5.0 mm	Кръгъл проводник 0.02-1.2 mm Плосък проводник {{0}}.01-5.0 mm
Кабелен мотор	Серво на Panasonic 0.4KW	Серво на Panasonic 0.4KW
Шпинделен двигател	Серво на Panasonic 0.75KW	Серво на Panasonic 0.75KW
Система за контрол	PLC	PLC

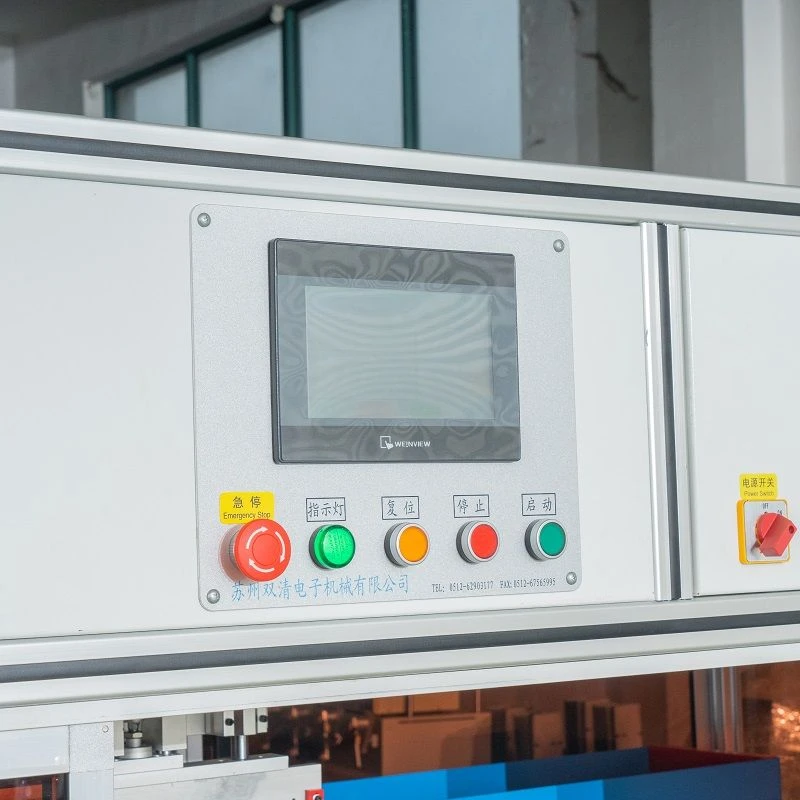

Режим на работа	Китайски и английски интерфейс човек-машина	Китайски и английски интерфейс човек-машина
Захранващо напрежение	220VAC 50HZ	220VAC 50HZ
Мощност на машината	1,5KW	1,5KW
Съпоставяне на напрежението	Механичен обтегач с магнитно съпротивление	Механичен обтегач с магнитно съпротивление
Механизъм	Електронно активно изплащане	Електронно активно изплащане
Размери	1900 mm (L) * 1200 mm (W) * 1850 mm (H)	2100 mm (L) * 1200 mm (W) * 1850 mm (H)
Тегло на оборудването	640 кг	960 кг

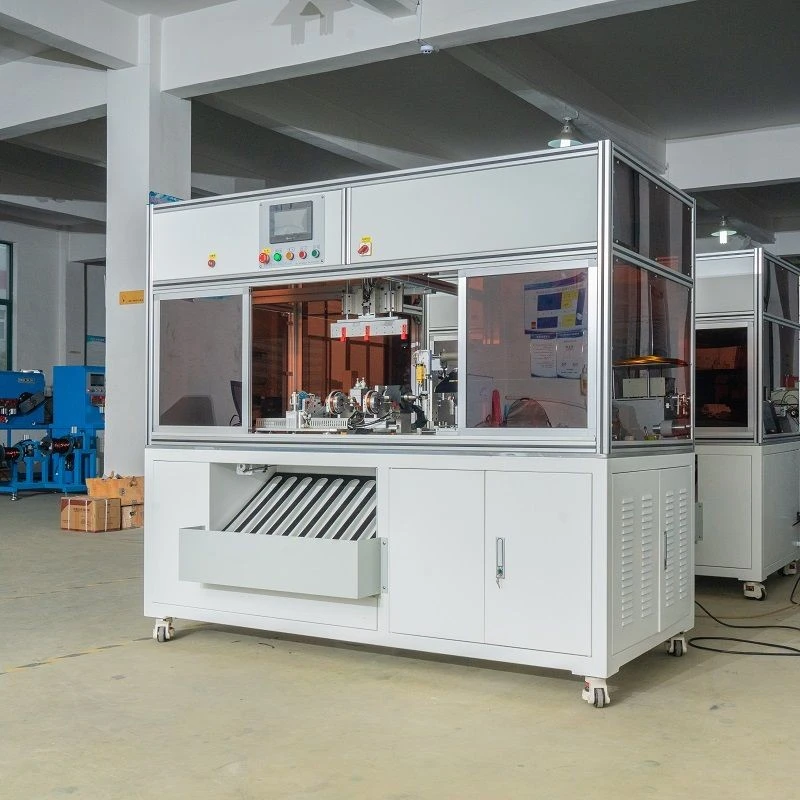

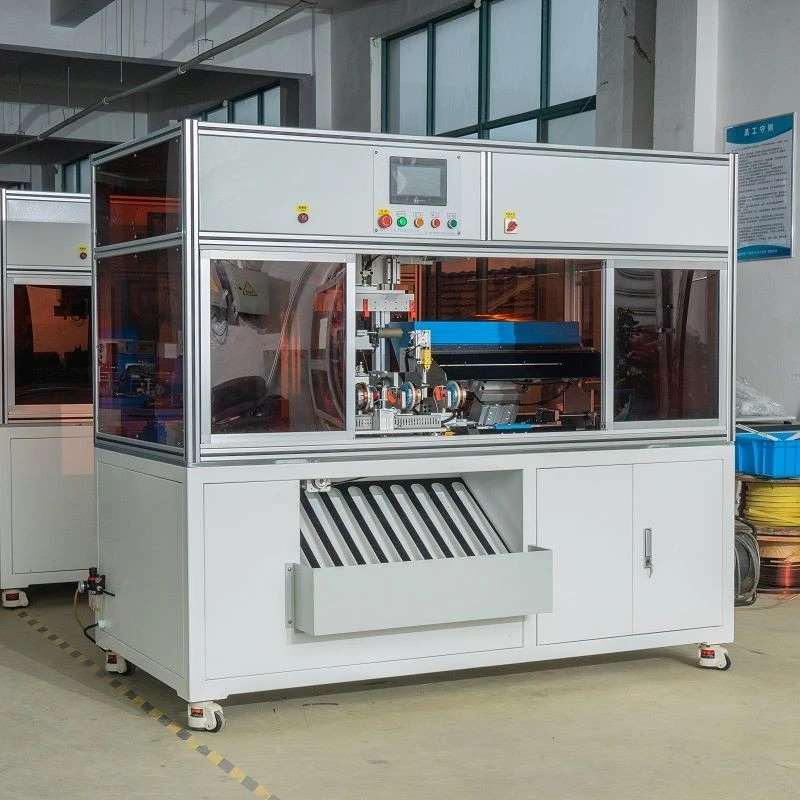

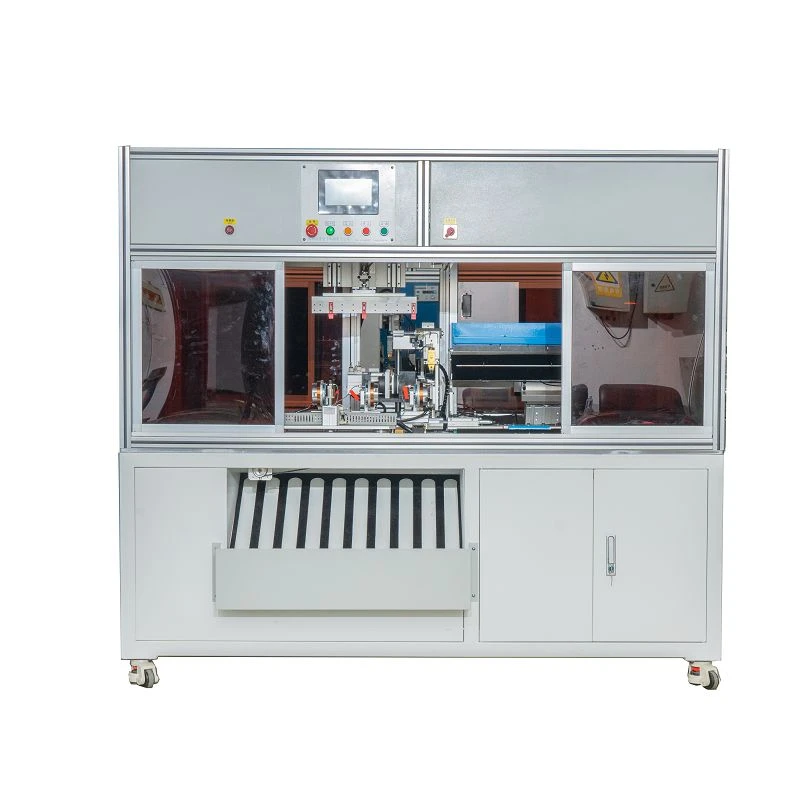

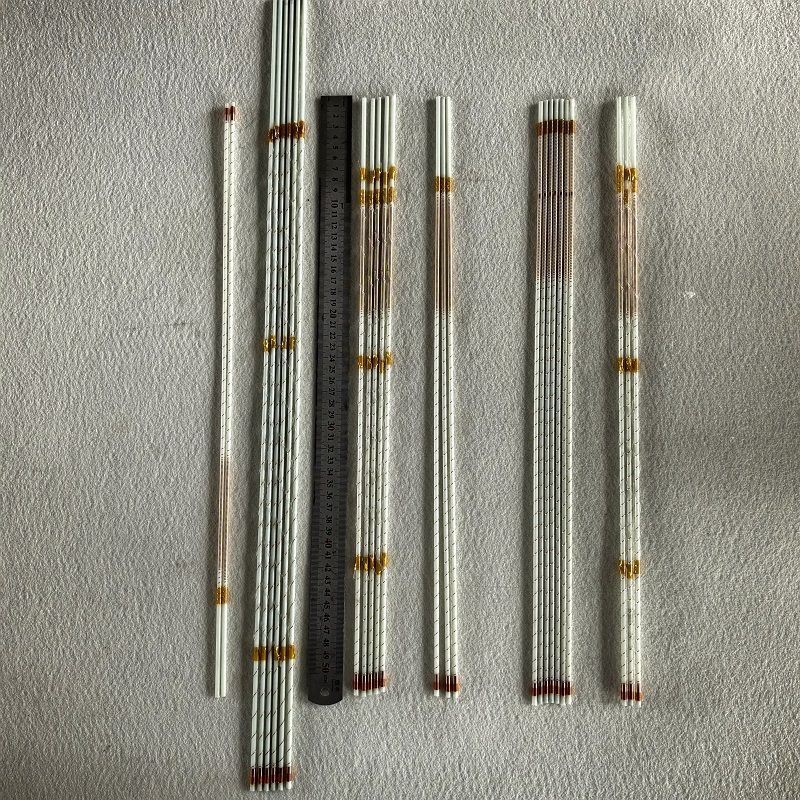

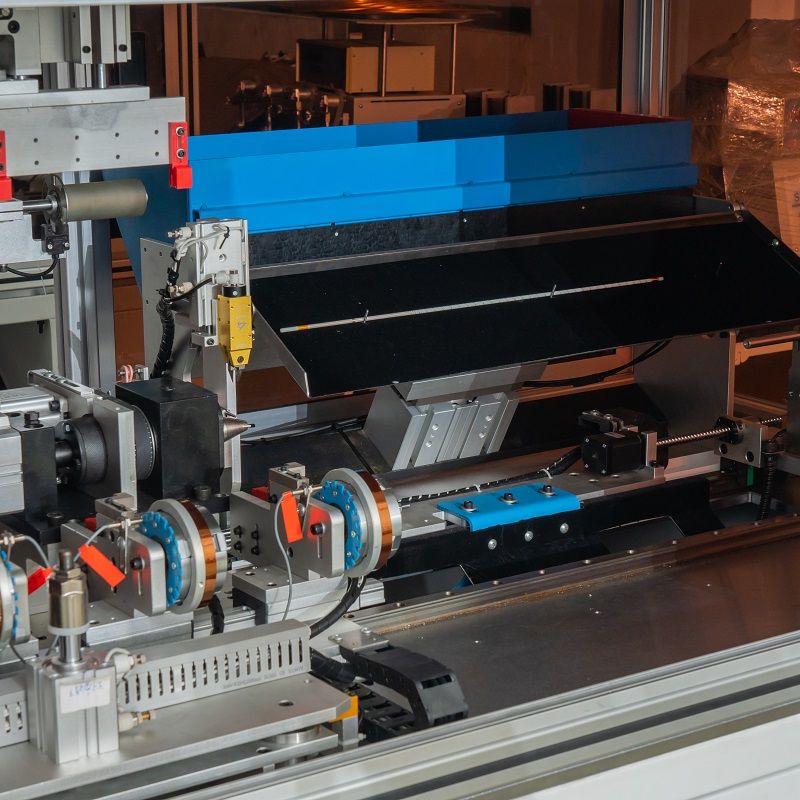

Напълно автоматичната машина за навиване на автомобилна антена Shuangqing е напълно автоматично оборудване, специално използвано за производство на бобини за автомобилна антена. Следното е въведение към него:

Структурни особености

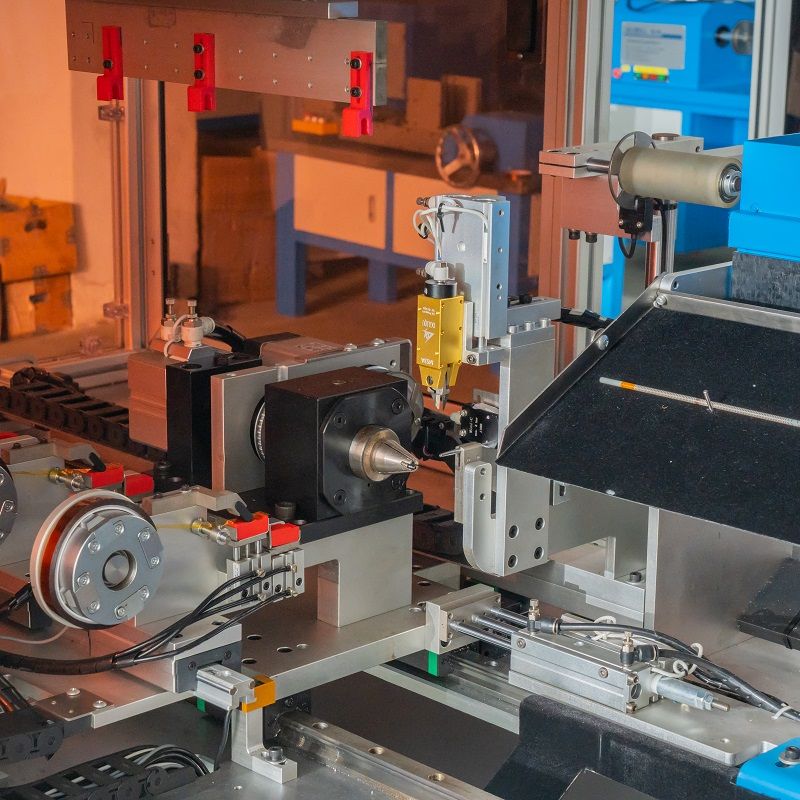

1: Навиващ шпиндел:

Високопрецизен серво мотор се използва за осигуряване на основна опора за въртене за действието на навиване. Неговата скорост и въртящ момент могат да се регулират според изискванията на намотките, за да се адаптират към проводници с различна дебелина и материали.

2: Устройство за изплащане:

Използва се за поставяне и стабилно освобождаване на проводника, използван за навиване на антената. Той е оборудван с механизъм за контрол на напрежението, за да се гарантира, че телта се развива автоматично в зависимост от скоростта на навиване по време на процеса на навиване и поддържа подходящо напрежение, за да се предотврати твърде разхлабването или стегнатостта на телта.

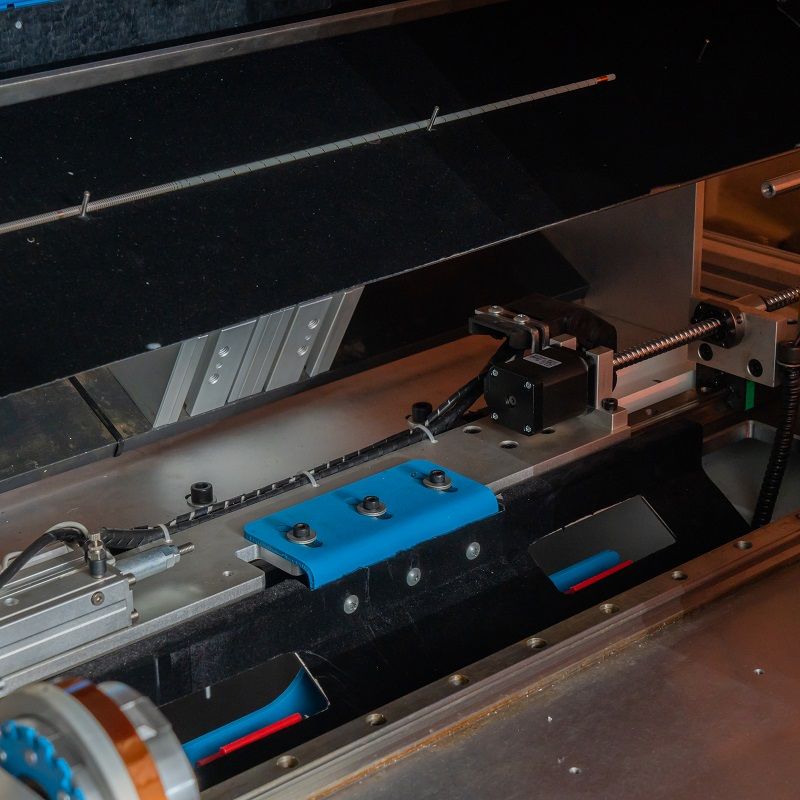

3: Подреждане на кабела:

Серво моторът на Panasonic се използва за прецизно управление на подреждането на проводника върху вала или рамката за навиване, за да се постигне равномерно и подредено разстояние между намотките, така че броят на завъртанията на бобината на антената да отговаря на стандартите за проектиране.

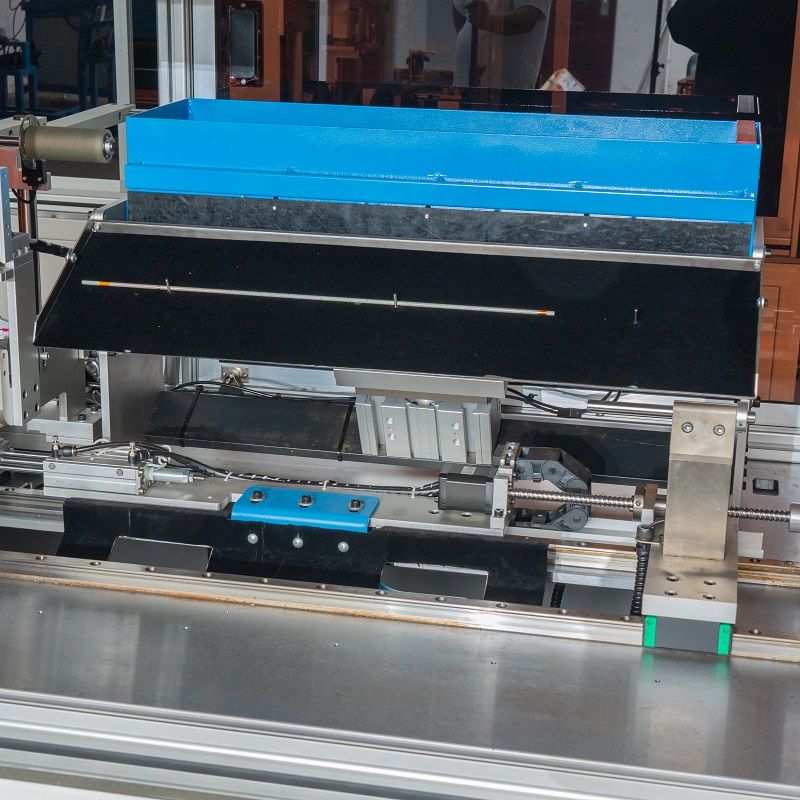

4: Фиксираща система:

Той може автоматично и здраво да фиксира стълба на антената, за да гарантира, че няма да има изместване или разклащане по време на процеса на навиване, като по този начин гарантира точността на окабеляването.

Подробности за продукта

Принцип на работа

Изплащащият механизъм освобождава телта, която се насочва от механизма за подреждане на телта и се задвижва от въртенето на шпиндела за навиване. Проводникът се навива върху пръта на антената, фиксиран върху системата за закрепване, в съответствие с предварително зададения режим на навиване (като стъпка на спиралата). Системата за управление ще контролира точно координираната работа на всеки компонент според зададените параметри, като брой намотки, диаметър на телта, скорост на навиване и др.

Функции и предимства

1: Подобрете ефективността на производството

2: Осигурете качество на навиване

3: Адаптира се към различни видове антени

Полета за приложение

Използва се главно в индустрията за производство на автомобилни части, особено в производителите на автомобилни антени. В производствения процес, независимо дали става въпрос за вградена антена или външна антена, стига да включва навиване на бобина, е необходима машина за навиване на автомобилна антена, за да се гарантира стабилността и надеждността на антената, приемаща и предаваща сигнали.

ЧЗВ

В: Какъв е срокът за доставка на продукта?

О: Времето за доставка на стандартно оборудване е 15 дни, персонализирането на нестандартно оборудване е 30 дни.

В: Какво е захранващото напрежение на устройството?

О: Нашето оборудване е стандартно оборудвано с AC220V и 380V и може да бъде персонализирано според нуждите на клиентите.

Въпрос: Какъв диаметър на телта може да навие устройството?

О: Зависи от вашия продукт. Моля, оставете вашата информация за контакт и ние ще уредим обслужването на клиентите да се свърже с вас.

Въпрос: На какво трябва да обърна внимание, когато стартирам машината за навиване?

О: Преди да стартирате машината, проверете дали захранващият кабел на оборудването е свързан правилно и дали всички компоненти са в нормално положение. Също така се уверете, че няма отломки в работната зона, за да избегнете повлияване на работата на оборудването или причиняване на опасности за безопасността.
