Основни технически параметри на автоматична машина за навиване на тел |
||
|
Модел на продукта |
SQ-1000F |
|
|
Диаметър на намотката |
По-голямо или равно на950 |
|
|
Ширина на кабела |
По-голямо или равно на500 |
|
|
Точност на подреждането на кабела |
0.01 mm |
|
|
Скорост на шпиндела |
1-200rpm |
|
|
Височина на центъра на шпиндела |
500 мм |
|
|
Приложим диаметър на проводника |
Плосък меден проводник: дебелина 1-5 mm ширина 1-15 мм |
Кръгъл меден проводник: един коренПо-голямо или равно на5 мм |
|
Кабелен мотор |
Кабелен серво 0.75KW |
|
|
Шпинделен двигател |
честотно преобразуване 2.2KW+1:10 |
|
|
Захранващо напрежение |
220VAC 50HZ 380VAC 50HZ |
|
|
Мощност на машината |
3.6KW |
|
|
Поддържаща телена стойка |
Едноосов обтегач с електронен магнитен прах за регулиране (вътрешен отвор на теления барабанПо-малко или равно на40 мм) |
|
|
Размери |
1600 X 1100 X 1600 мм |
|
|
Тегло на оборудването |
660 кг |
|
Автоматичната машина за навиване на тел е усъвършенствано оборудване за навиване. Следва подробно въведение:
Принцип на работа
- Автоматичната машина за навиване на тел координира въртенето на главния вал и движението на механизма за подреждане на тел чрез системата за управление. Основният вал на навиването се върти под задвижването на двигателя, задвижвайки дорника за навиване да се върти, така че жицата да се навие на дорника. В същото време механизмът за подреждане на телта точно контролира позицията на подреждане на телта върху дорника според зададените параметри, като стъпка и посока на подреждане на телта, реализирайки автоматично подреждане на телта.
Основна структура

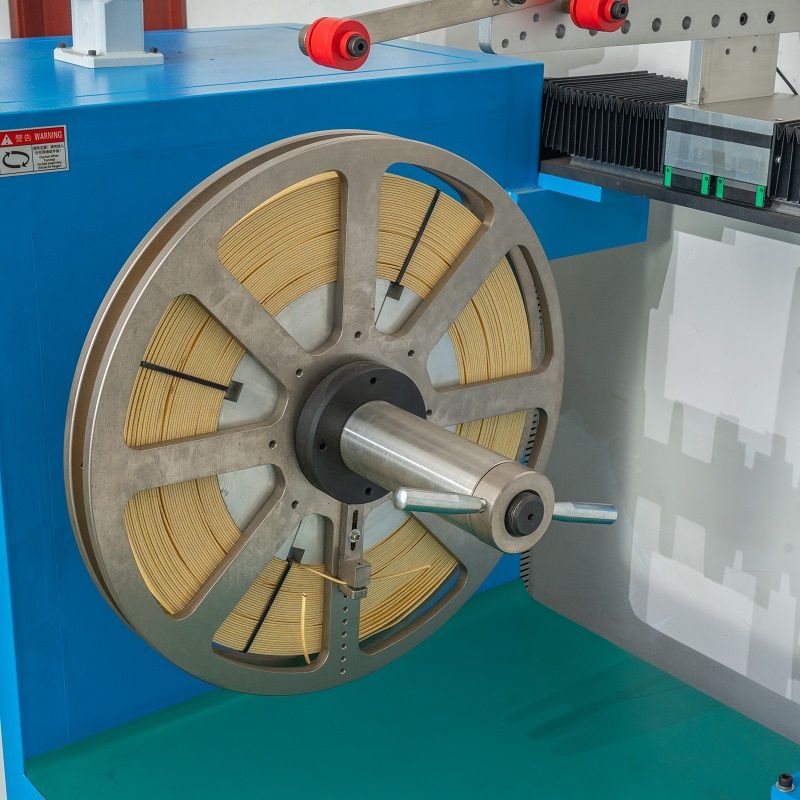

- Навиващ се шпиндел

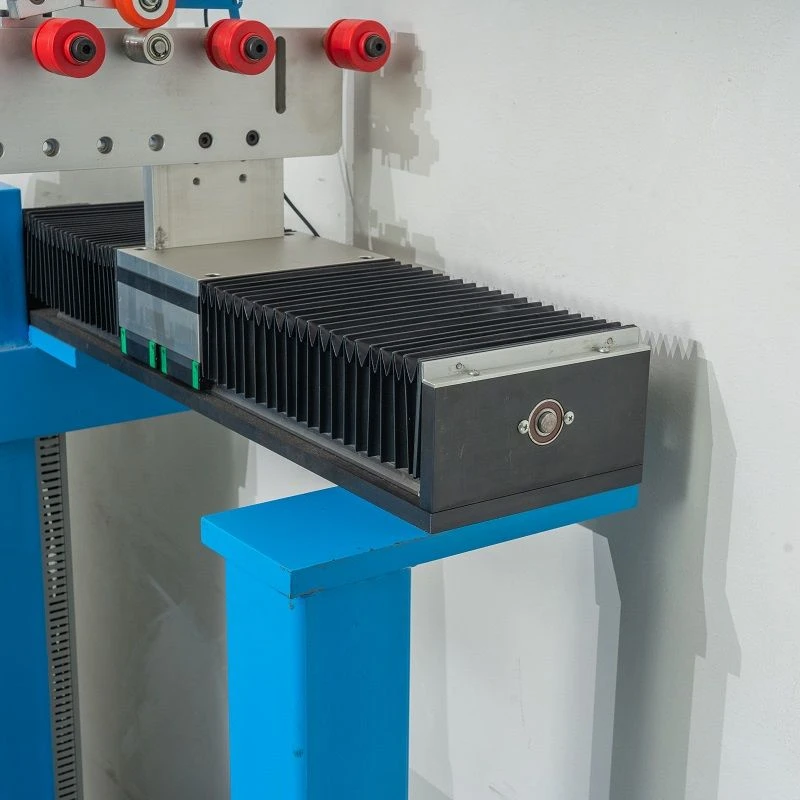

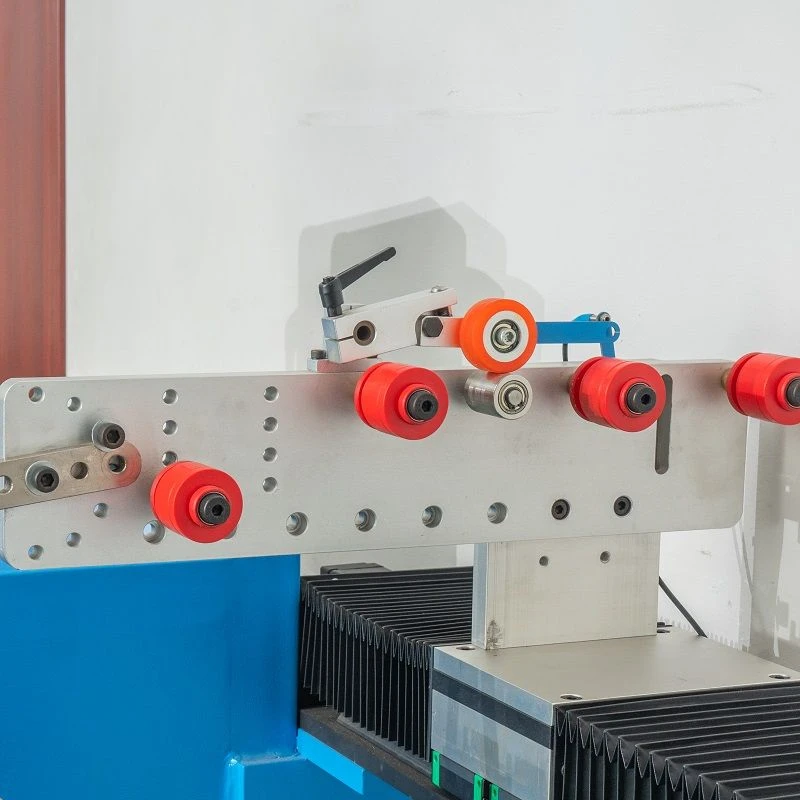

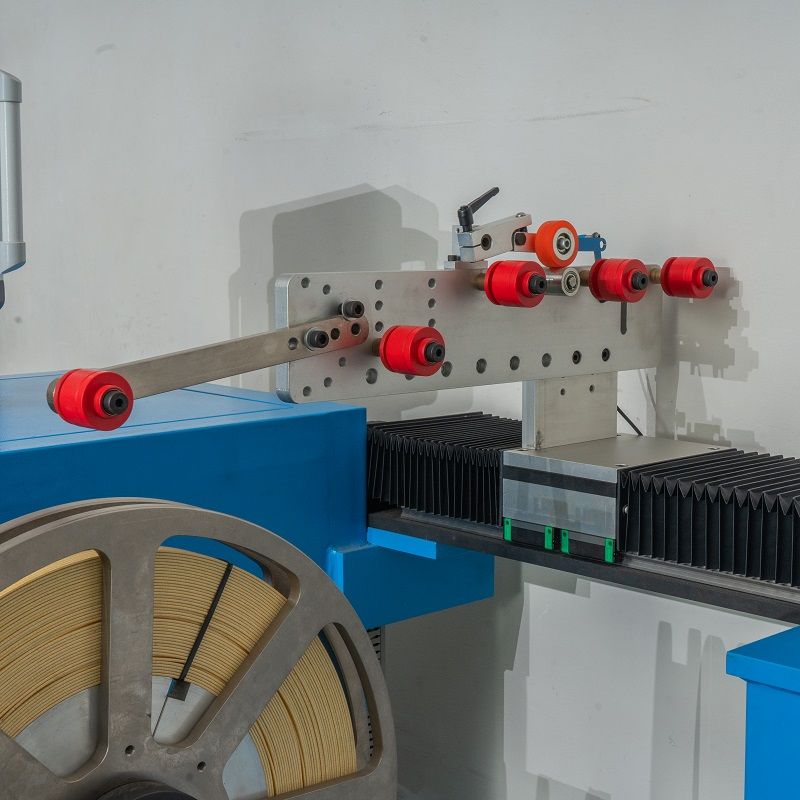

- Подреждане на кабела
- Система за контрол на напрежението

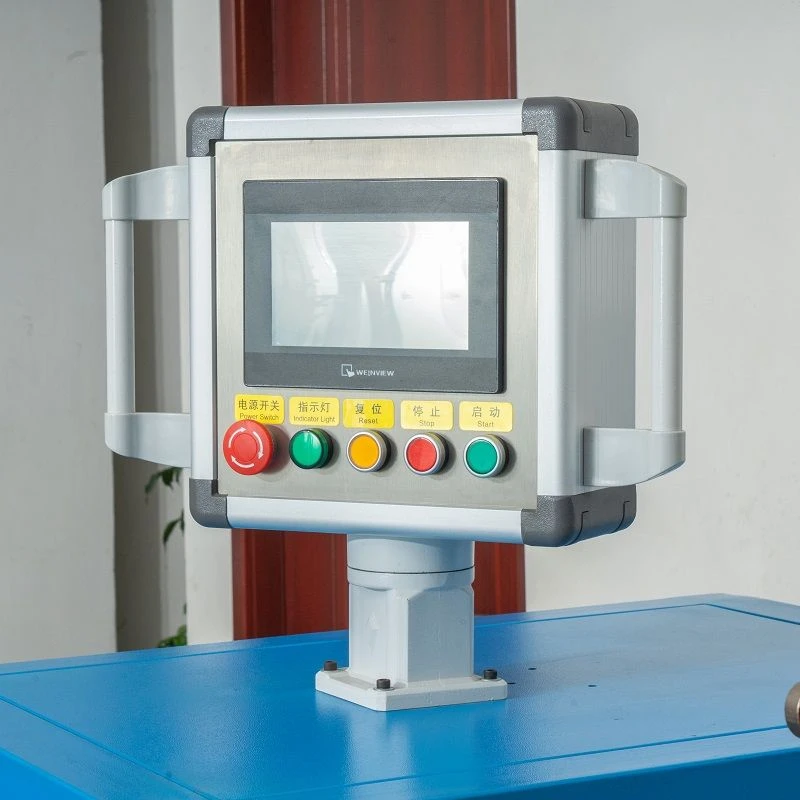

- Система за управление
Подробности за продукта
Характеристики
- Висока точност на окабеляване:
Той може да подреди проводниците равномерно и спретнато върху дорника за навиване с малка грешка на стъпката, което е от решаващо значение за някои продукти с високи изисквания за точност на навиване (като прецизни трансформатори, двигатели и др.).
- Висока ефективност на навиване:
Автоматизираната работа намалява времето за ръчно окабеляване, значително подобрява скоростта на навиване, може да работи непрекъснато за дълго време и е подходяща за масово производство.
- Широка гама от приложения:
Чрез регулиране на параметрите и замяна на някои аксесоари, той може да се използва за навиване на продукти от различни видове, спецификации на диаметри на проводници и форми на навиване, включително намотки и намотки с различни форми.
- Стабилно качество:
Благодарение на високопрецизния контрол на подреждането на проводниците и процеса на навиване, качеството на навитите бобини е стабилно и постоянно, намалявайки дефектите на продукта, причинени от проблеми с качеството на навиването.
Области на приложение
- В моторостроенето се използва за навиване на статори и ротори на двигатели; в областта на производството на трансформатори се използва за навиване както на малки електронни трансформатори, така и на големи силови трансформатори; в допълнение, той също се използва широко за намотка на намотки на електромагнитни компоненти като индуктори и реактори.
ЧЗВ
Въпрос: Ако имаме други изисквания към продуктите, които вашата страница не включва, можете ли да ни помогнете да ги предоставим?
О: Оборудването може да бъде персонализирано според нуждите на клиента.
Въпрос: Какъв диаметър на телта може да навие устройството?
О: Зависи от вашия продукт. Моля, оставете вашата информация за контакт и ние ще уредим обслужването на клиентите да се свърже с вас.
Въпрос: Може ли да се регулира скоростта на навиване на машината за навиване?
О: Скоростта на навиване на машината за навиване може да се регулира. Чрез контролния панел на оборудването подходящата скорост на навиване може да се регулира според различните изисквания за навиване, като диаметър на проводника, брой навивки на намотката и други фактори.
В: Какво определя точността на навиване на машината за навиване?
О: Точността на навиване зависи главно от точността на механичната структура на оборудването. Например, точността на механизма за подреждане на проводниците ще повлияе на изрядността на подреждането на проводниците. В същото време точността на системата за управление също е критична. Усъвършенстваните системи за управление могат точно да контролират ъгъла на въртене и скоростта на двигателя, за да осигурят точност на навиване.
