Основни технически параметри на машината за навиване на плосък проводник |
|||
|
Модел на продукта |
SQ-8BX1-2 |
SQ-8BX1-3 |
SQ-8BX1-4 |
|
Диаметър на намотката |
По-голямо или равно на400 |
По-голямо или равно на400 |
По-голямо или равно на550 |
|
Ширина на кабела |
По-голямо или равно на200 |
По-голямо или равно на200 |
По-голямо или равно на200 |
|
Точност на подреждането на кабела |
0.01 |
0.01 |
0.01 |
|
Скорост на шпиндела |
1-200rpm |
1-200rpm |
1-200rpm |
|
Височина на центъра на шпиндела |
300 мм |
300 мм |
300 мм |
|
Приложим диаметър на проводника |
Плосък меден проводник: дебелина 1-5 мм ширина 1-15 мм |
Плосък меден проводник: дебелина 1-5 мм ширина 1-20 мм |
Плосък меден проводник: дебелина 1-5 мм ширина 1-30 мм |
|
Мотор с кабел |
Серво 0.75KW |
Серво 0.75KW |
Серво 0.75KW |
|
Шпинделен двигател |
честотно преобразуване 2.2KW+1:10 |
честотно преобразуване 2.2KW+1:15 |
честотно преобразуване 3.7KW+1:10 |
|
Захранващо напрежение |
220VAC 50HZ |
220VAC 50HZ |
380VAC 50HZ |
|
Мощност на машината |
3.3KW |
3.6KW |
5.5KW |
|
Поддържаща телена стойка |
Регулируема единична ос |
Регулируема единична ос |
Регулируема единична ос |
|
Размери |
1400 X 800 X 1550 mm |
1400 X 8001550 мм |
1600 X 850m X 1600mm |
|
Тегло на оборудването |
460 кг |
490 кг |
670 кг |
Устройство и принцип

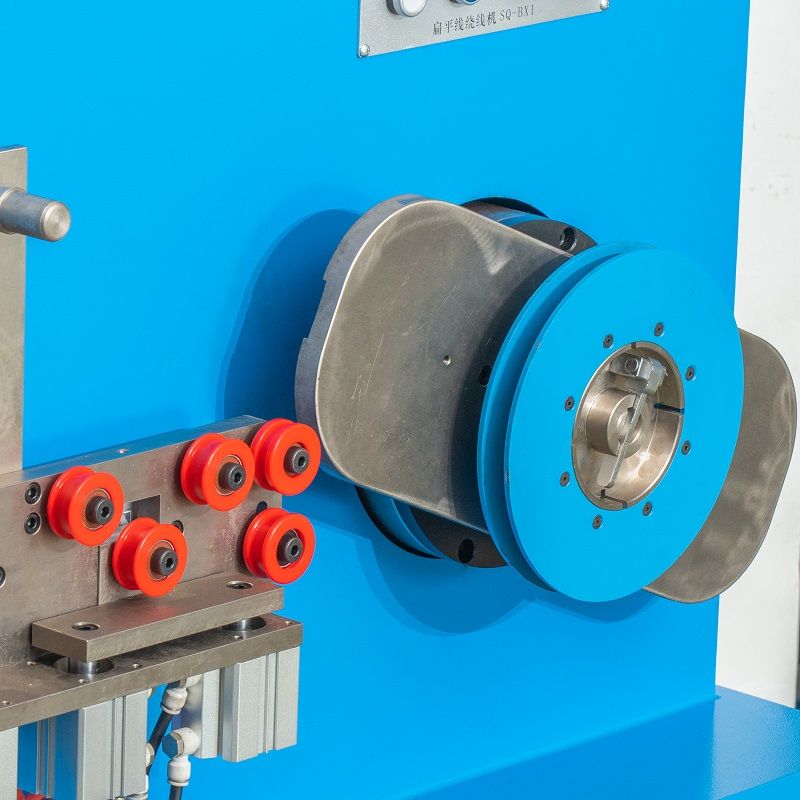

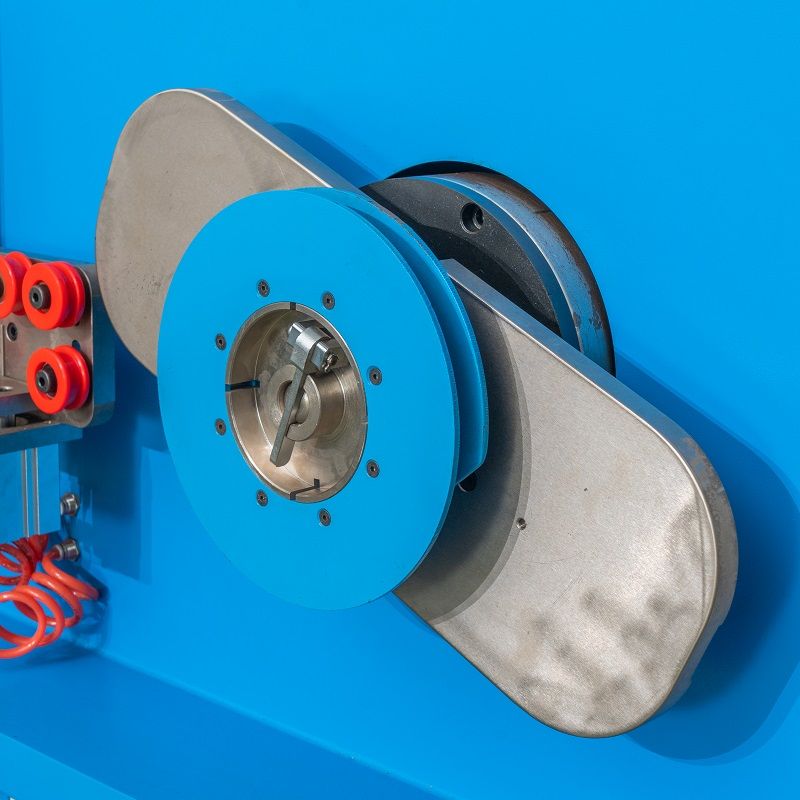

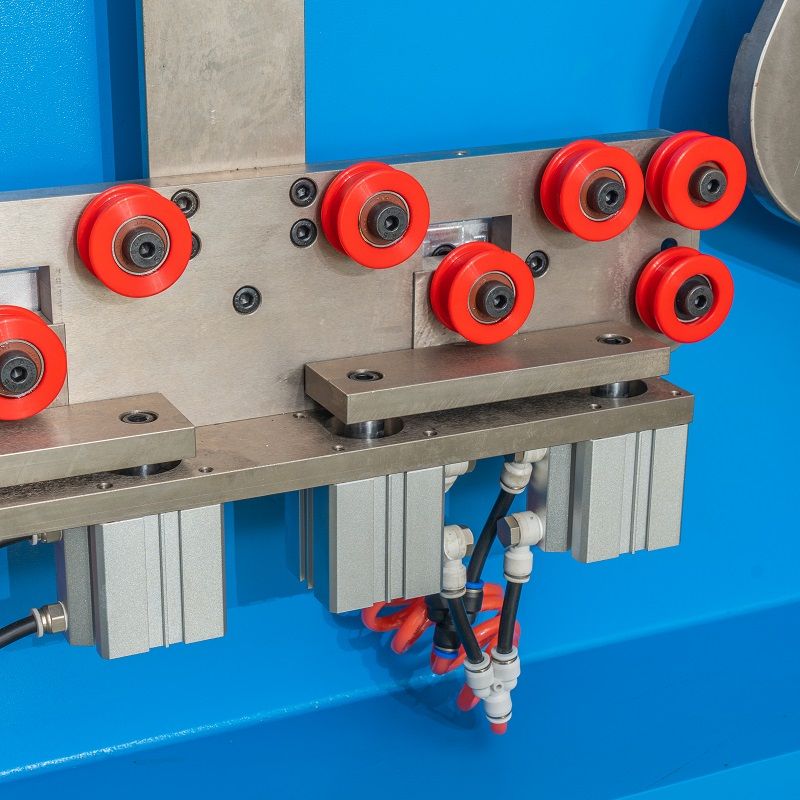

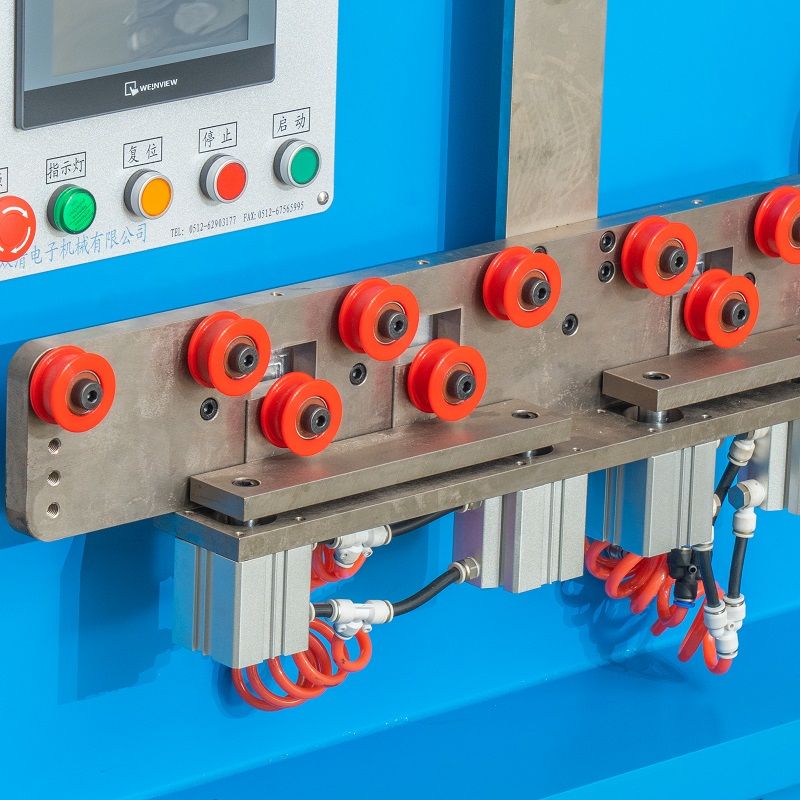

Обикновено има основни компоненти като шпиндел за навиване, механизъм за подреждане на телта, устройство за контрол на напрежението и т.н. По време на работа телта се поддържа при определено напрежение чрез системата за контрол на опъна, шпинделът задвижва матрицата за навиване да се върти и подреждането на телта Механизмът прави телта равномерно навита върху матрицата, за да образува намотка с форма на палачинка.
Подробности за продукта
Области на приложение
Той се използва широко в производството на електрическо оборудване като силови трансформатори, намотки за заваръчни машини, алфа плоски намотки, реактори и др. Например, производството на намотки за високо напрежение и намотки за ниско напрежение на големи силови трансформатори изисква използването на палачинка машини за навиване за навиване на намотки с прецизни завои и форми, за да се гарантира стабилността на работата на трансформатора.
Характеристики и предимства
Може да постигне високо прецизно навиване, като гарантира, че броят на завъртанията на намотката е точен, плътно подреден и еднакъв. А параметрите на навиване като диаметър на проводника, брой навивки, скорост на навиване и т.н. могат да се регулират според различни изисквания за дизайн. Някои усъвършенствани машини за навиване на палачинки също имат характеристиките на висока степен на автоматизация, което може да намали грешките при ръчна работа и да подобри ефективността на производството.
ЧЗВ
Въпрос: Вие сте производител или търговска компания?
О: Ние сме производител, производител на източници.
В: Можете ли да го проектирате за нас?
О: Оборудването може да бъде персонализирано според вашите нужди и изисквания към продукта.
В: Как е опаковката и доставката?
О: При изпращане ще бъдат използвани дървени ленти за подсилване и защита на машината.
Въпрос: Може ли да се регулира скоростта на навиване на машината за навиване?

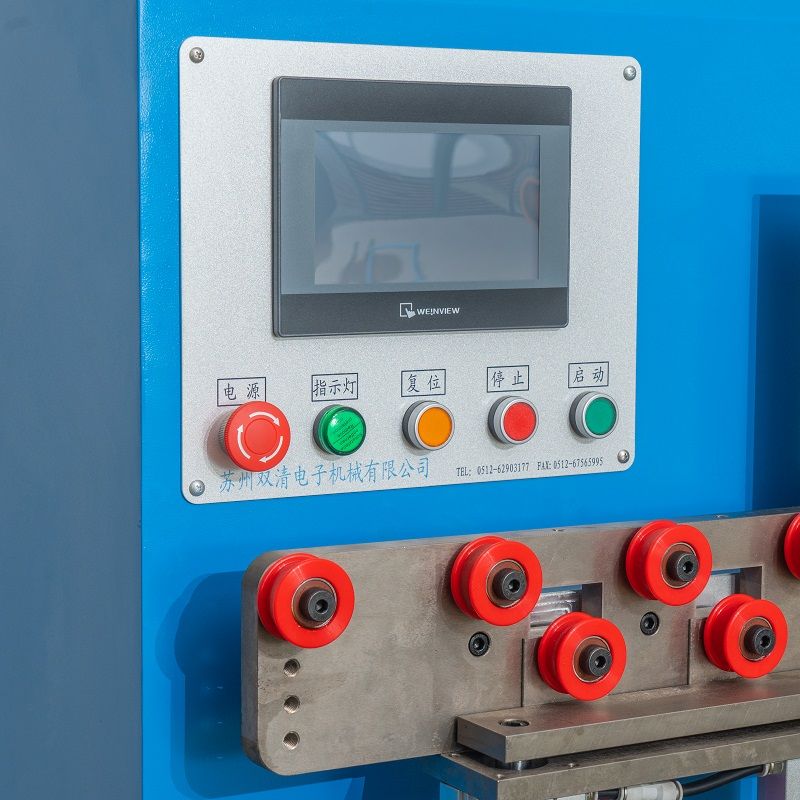

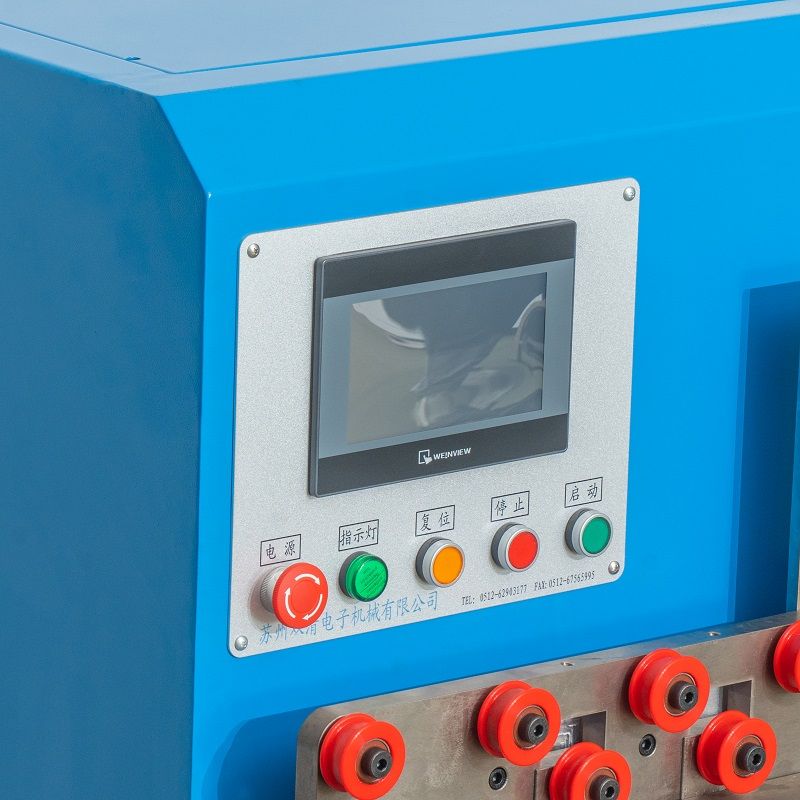

О: Скоростта на навиване на машината за навиване може да се регулира. Чрез контролния панел на оборудването подходящата скорост на навиване може да се регулира според различните изисквания за навиване, като диаметър на проводника, брой навивки на намотката и други фактори.
