Основни технически параметри на трансформаторна машина за навиване |
|||
|
Модел на продукта |
SQ-600L |
SQ-800L |
SQ-1000L |
|
Диаметър на намотката |
По-голямо или равно на700 |
По-голямо или равно на800 |
По-голямо или равно на1000 |
|
Ширина на кабела |
По-голямо или равно на600 |
По-голямо или равно на700 |
По-голямо или равно на800 |
|
Точност на подреждането на кабела |
0.01 |
0.01 |
0.01 |
|
Скорост на шпиндела |
{0}rpm |
{0}rpm |
{0}rpm |
|
Височина на центъра на шпиндела |
700 мм |
700 мм |
700 мм |
|
Приложим диаметър на проводника |
Кръгъл проводник: 0.1-3 мм Плосък проводник:По-голямо или равно на 2Х10 мм |
Кръгъл проводник: 0.1-3 мм Плосък проводник:По-голямо или равно на 2Х10 мм |
Кръгъл проводник: 0.1-3 мм Плосък проводник:По-голямо или равно на 2Х10 мм |
|
Кабелен мотор |
Серво 0.75KW |
Серво 0.75KW |
Серво 0.75KW |
|
Шпинделен двигател |
честотно преобразуване 2.2KW 1*10 |
честотно преобразуване 2.2KW 1*10 |
честотно преобразуване 2.2KW 1*10 |
|
Захранващо напрежение |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Мощност на машината |
3KW |
3KW |
3KW |
|
Съпоставяне на напрежението |

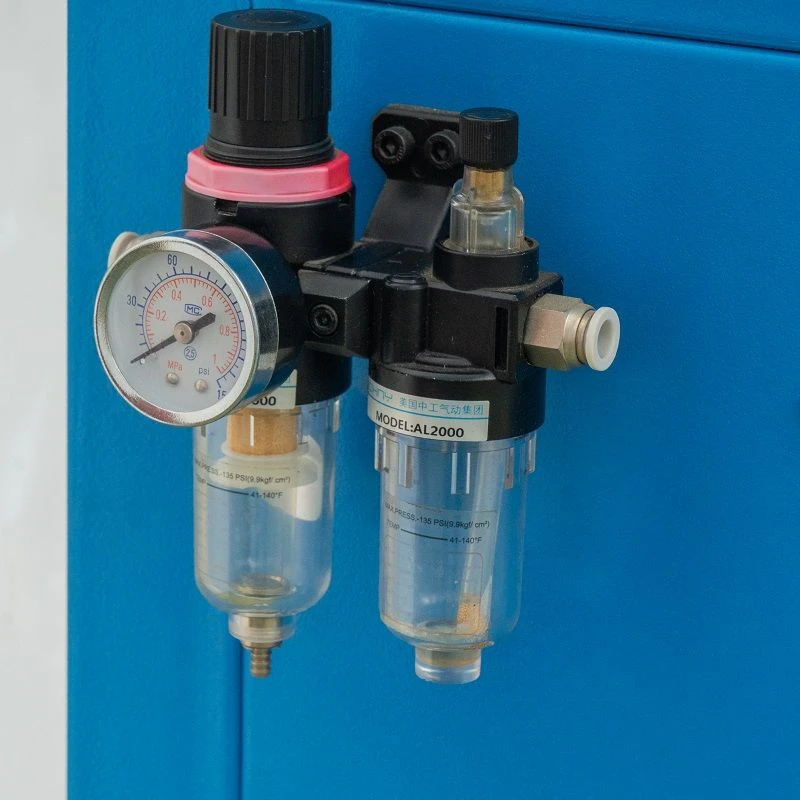

Пневматичен регулируем обтегач |
Пневматичен регулируем обтегач |
Пневматичен регулируем обтегач |
|
Размери |
1500 mm (L) * 1000 mm (W) * 1400 mm (H) |
1650 mm (L) * 1100 mm (W) * 1400 mm (H) |
1800 mm (L) * 1100 mm (W) * 1400 mm (H) |
|
Тегло на оборудването |
540 кг |
640 кг |
740 кг |
Структурни характеристики

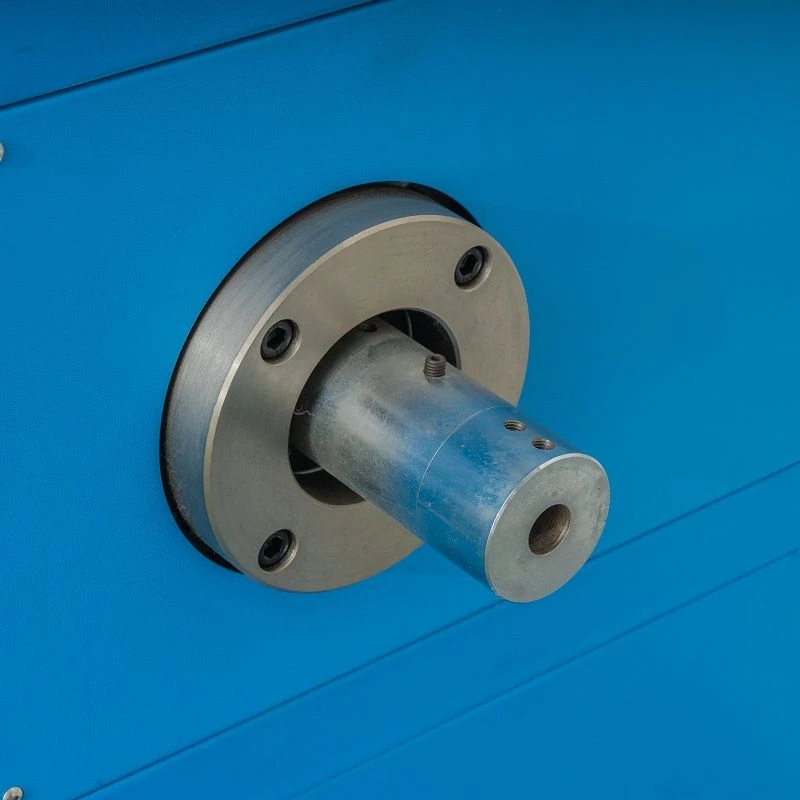

1: Навиващ шпиндел:
Той трябва да има достатъчна здравина и стабилност, за да поддържа теглото и въртящия момент на сърцевината или намотката на мокрия трансформатор по време на въртене. Диапазонът на скоростта му обикновено може да се регулира според изискванията на процеса на навиване и има високо прецизен контрол на въртенето, за да се гарантира еднаквостта на навиването.

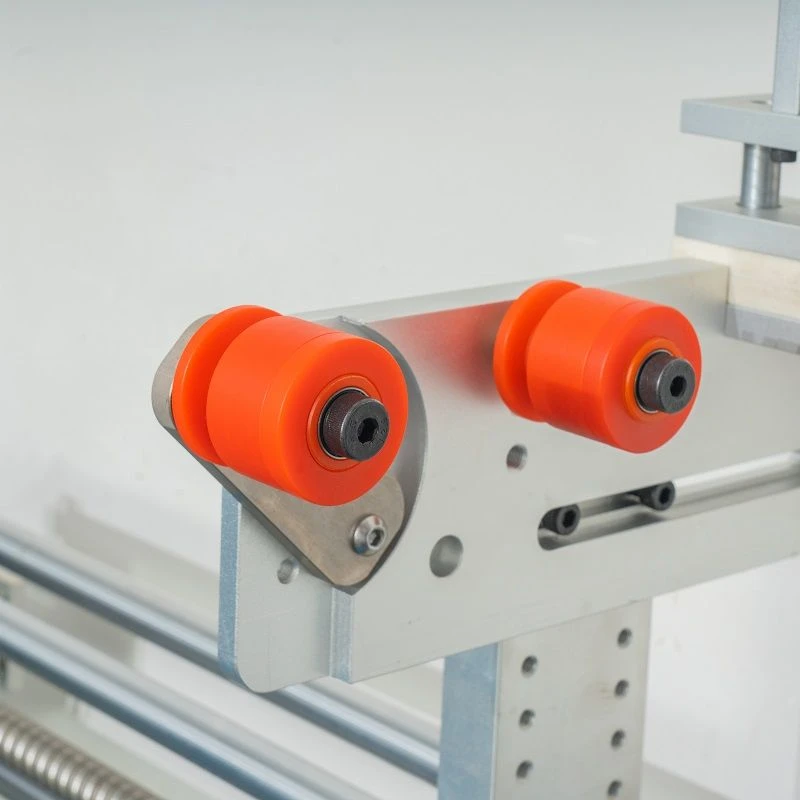

2: Подреждане на кабела:
Подобно на други машини за навиване, той е отговорен за подреждането на проводниците спретнато върху сърцевината или формата за навиване. Тъй като мокрите трансформатори може да имат специални изисквания за изолацията и компактността на намотките, механизмът за подреждане на проводниците изисква по-висока точност и може точно да контролира разстоянието между проводниците и посоката на проводниците.

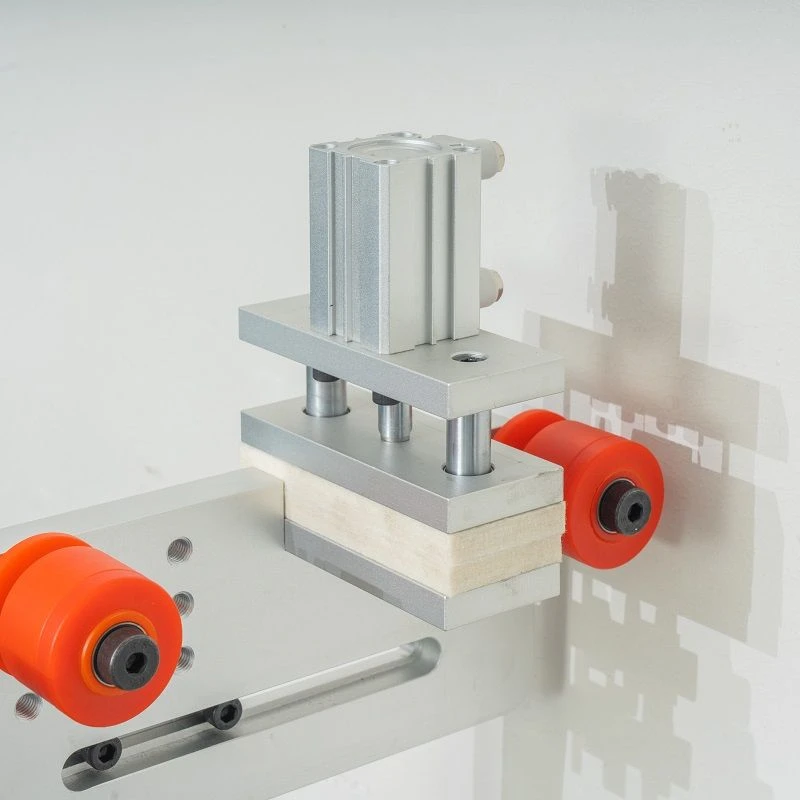

3: Система за контрол на напрежението:
За да гарантира качеството на навиване, тази система може да гарантира, че жицата има стабилно и подходящо напрежение по време на процеса на навиване. При мокра намотка на трансформатор подходящото напрежение помага за предотвратяване на проблеми, причинени от разхлабени проводници във влажна среда, като същевременно се избягва повреда на изолационния слой на проводника поради прекомерно напрежение.

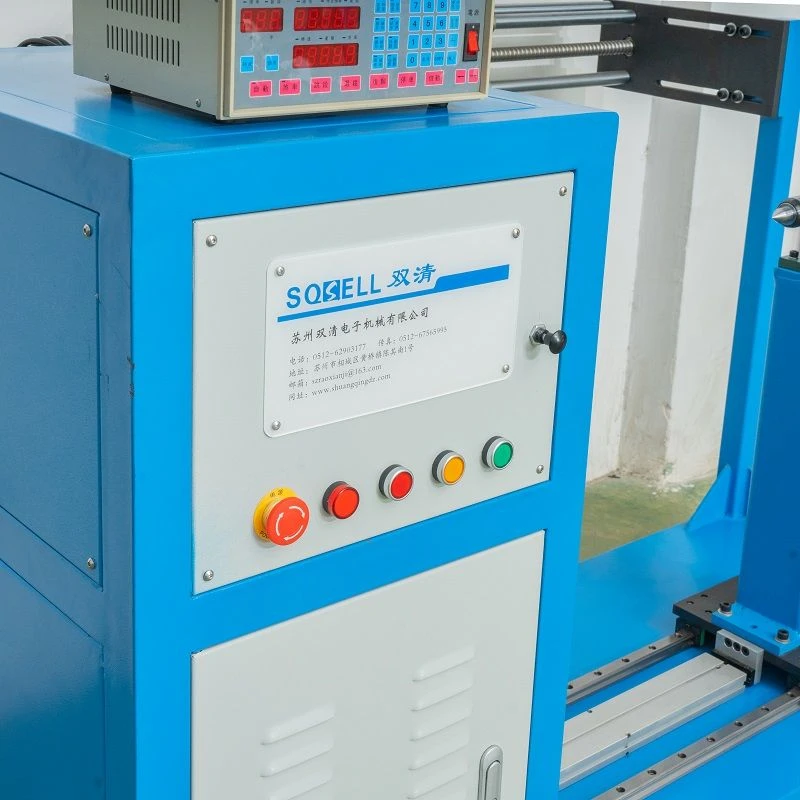

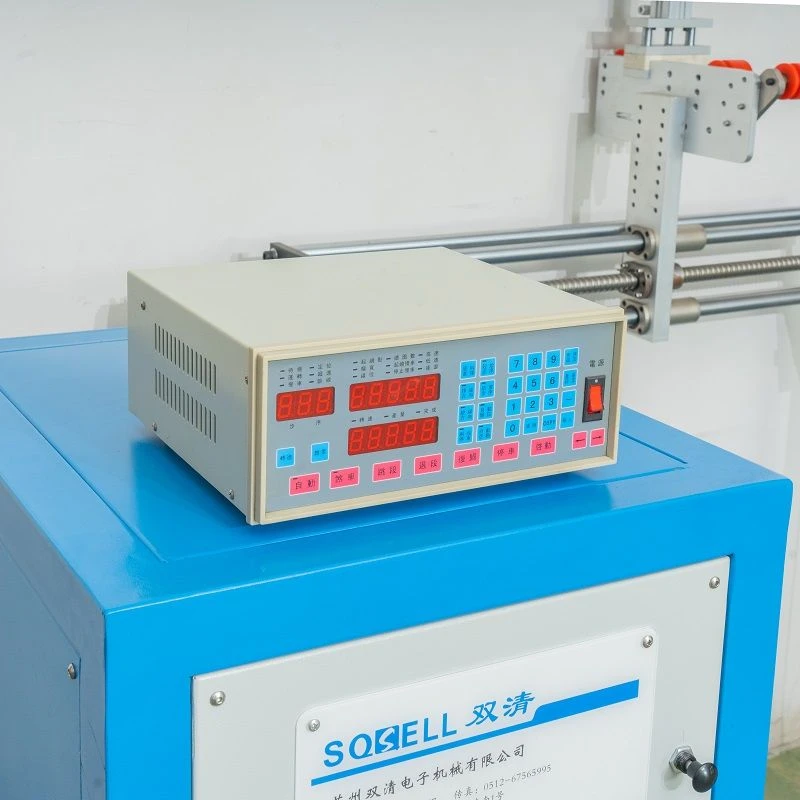

4: Система за управление на Shuangqing CNC-200:
Броят на завъртанията, скоростта на навиване, параметрите на окабеляването и напрежението на намотката могат да бъдат прецизно контролирани. Някои усъвършенствани системи за управление могат също да съхраняват параметрите на намотките на различни видове мокри трансформатори за лесно повикване и превключване.
Подробности за продукта
Предимства
1: Висока точност на навиване
2: Подобрете ефективността
3: Адаптиране към специални среди
ЧЗВ
В: Какъв е вашият срок за плащане?
О: Доставяме при плащане.
Въпрос: Ако имаме други изисквания към продуктите, които вашата страница не включва, можете ли да ни помогнете да ги предоставим?
О: Оборудването може да бъде персонализирано според нуждите на клиента.
Въпрос: Имате ли гаранция за вашия продукт?
О: Гаранция на производителя
В: Какво определя точността на навиване на машината за навиване?
О: Точността на навиване зависи главно от точността на механичната структура на оборудването. Например, точността на механизма за подреждане на проводниците ще повлияе на изрядността на подреждането на проводниците. В същото време точността на системата за управление също е критична. Усъвършенстваните системи за управление могат точно да контролират ъгъла на въртене и скоростта на двигателя, за да осигурят точност на навиване.
