Основни технически параметри на многоосна машина за навиване |
|||
|
Модел на продукта |
SQ-004LD |
SQ-006LD |
SQ-006HU |
|
Диаметър на намотката |
10-60 мм |
10-150 мм |
10-150 мм |
|
Ширина на кабела |
0-120 мм |
0-120 мм |
0-120 мм |
|
Точност на подреждането на кабела |
0.01 |
0.01 |
0.01 |
|
Скорост на шпиндела |
{0}rpm |
{0}rpm |
{0}rpm |
|
Височина на центъра на шпиндела |
150 мм |
170 мм |
170 мм |
|
Приложим диаметър на проводника |
{{0}}.03-1.0 мм |
0.03-1.5 mm |
0.03-1.5 mm |
|
Кабелен мотор |
Стъпков двигател тип 57 |
Серво на Panasonic 0.4KW |
Серво на Panasonic 0.4KW |
|
Шпинделен двигател |
честотно преобразуване 0.4KW |
честотно преобразуване 0.75KW |
честотно преобразуване 1.5KW |
|
Захранващо напрежение |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Мощност на машината |
1.2KW |
1.8KW |
2.7KW |
|

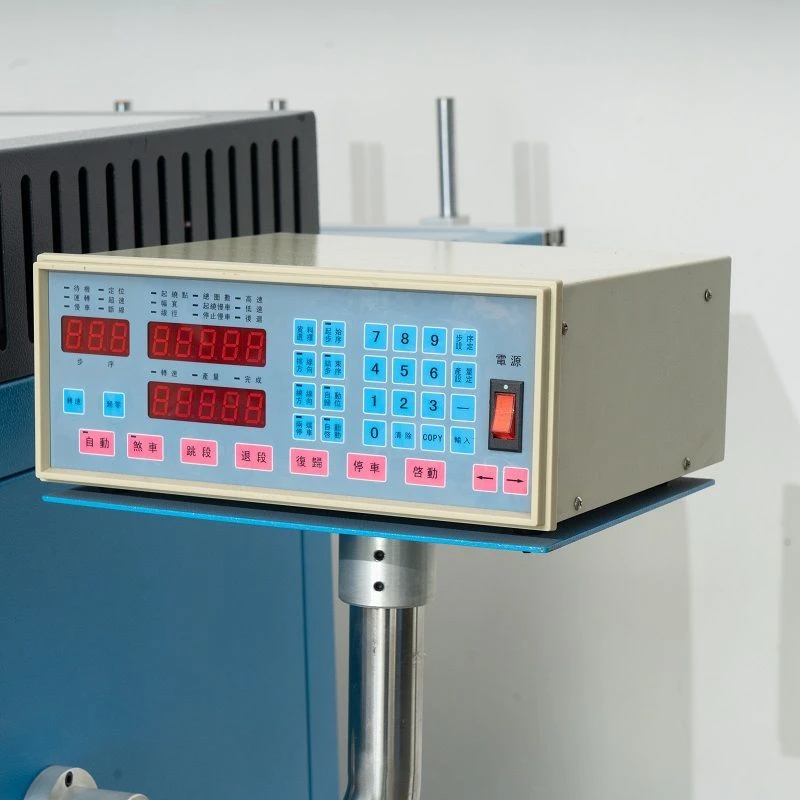

Система за контрол |
Шуанцин SQ-200A |
Шуанцин SQ-200A |
Shuangqing SQ-200A |
|

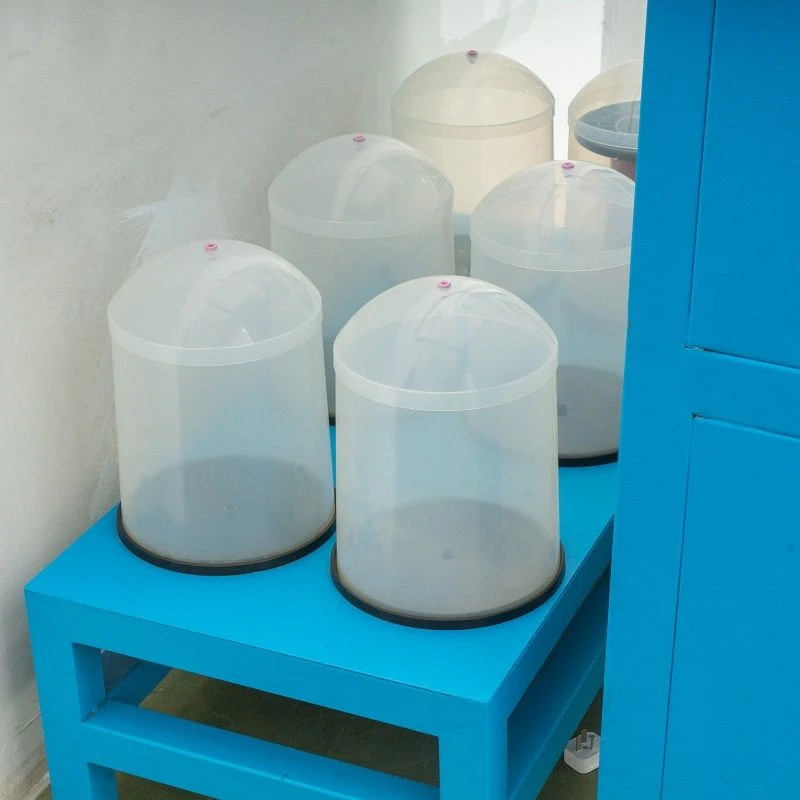

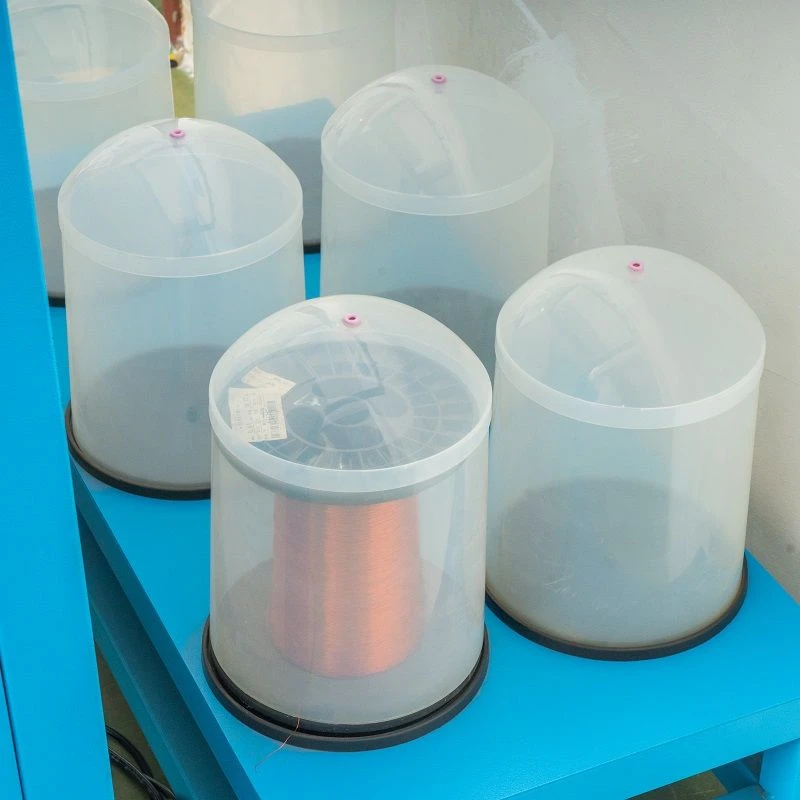

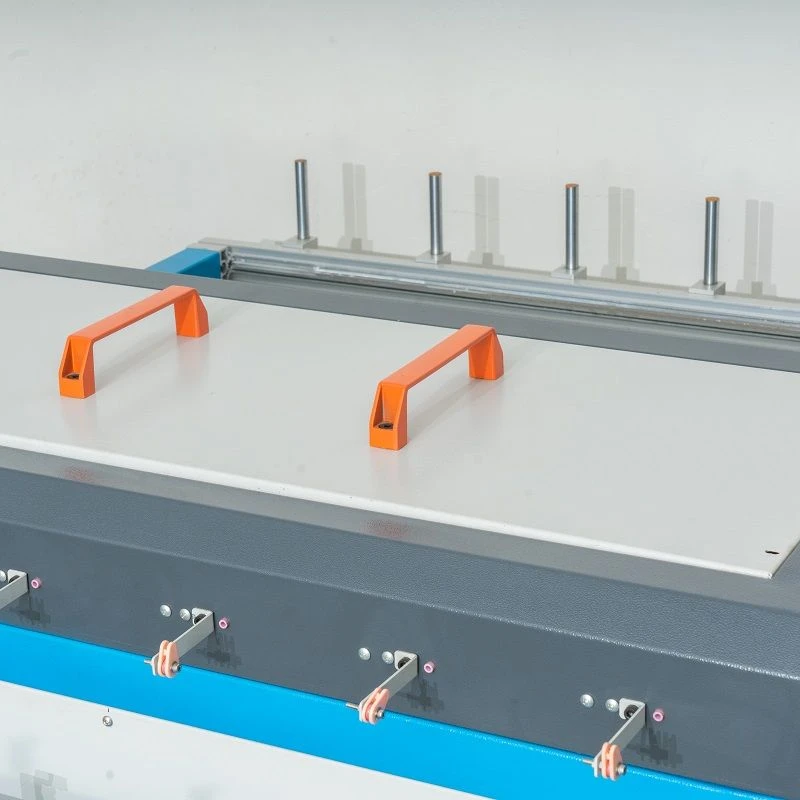

Поддържаща телена стойка |
Четириосен |
Шест ос |
Шест ос |
|
Съпоставяне на напрежението |
Прецизен регулируем обтегач 4 комплекта |
Прецизен регулируем обтегач 6 комплекта |
Прецизен регулируем обтегач 6 комплекта |
|
Размери |
1500 mm (L) * 1000 mm (W) * 1500 mm (H) |
1600 mm (L) * 1500 mm (W) * 1500 mm (H) |
1600 mm (L) * 1500 mm (W) * 1500 mm (H) |
|
Тегло на оборудването |
110 кг |
170 кг |
170 кг |
Структурни характеристики

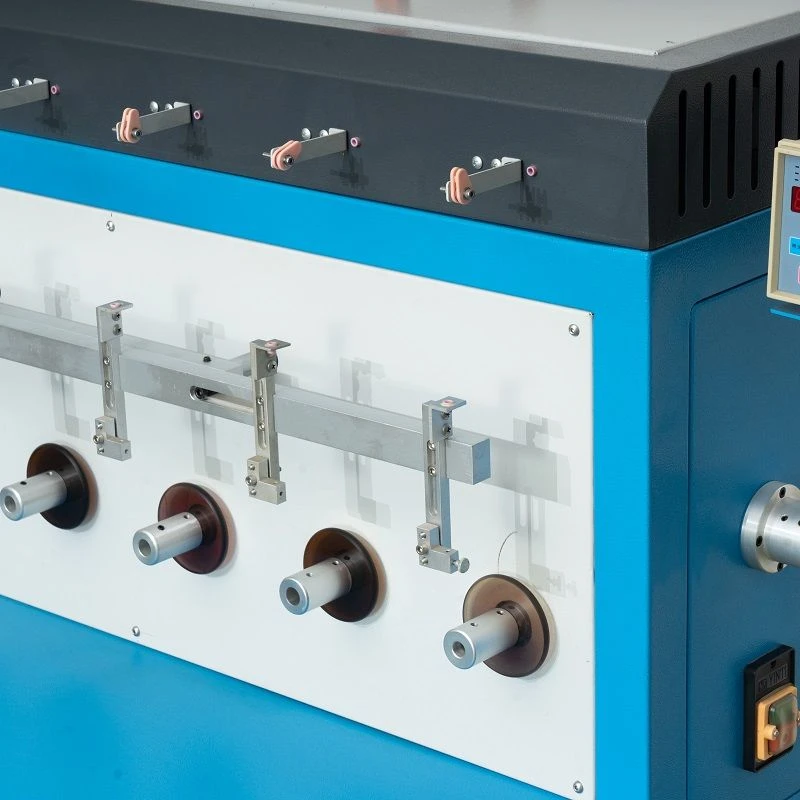

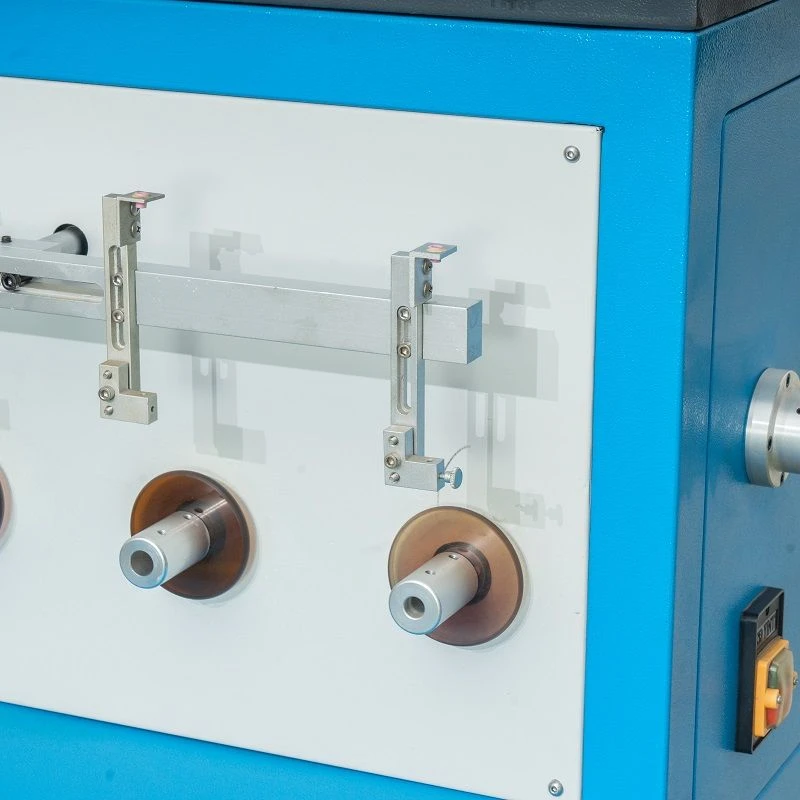

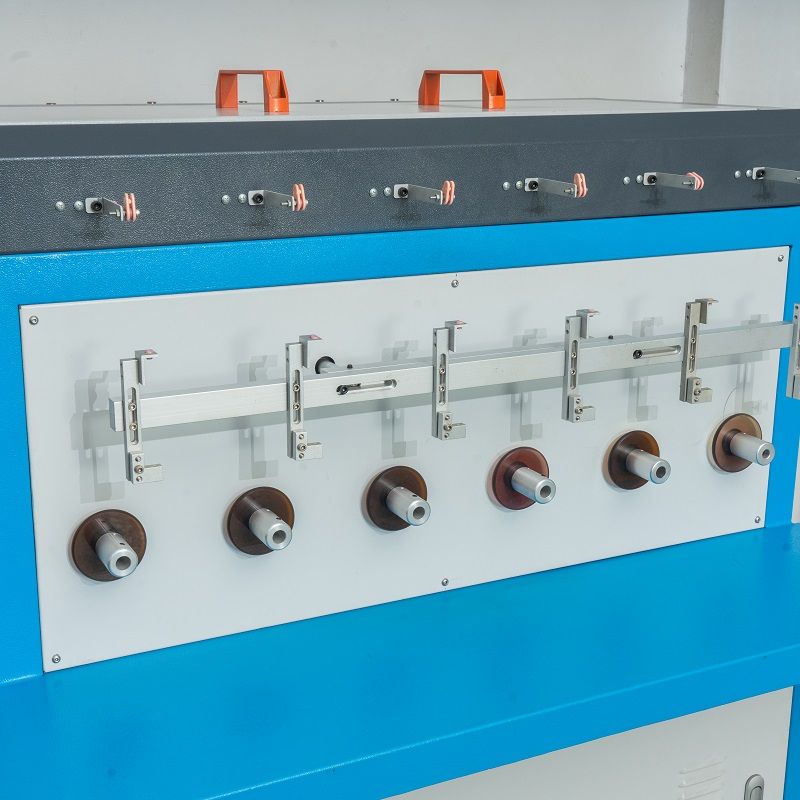

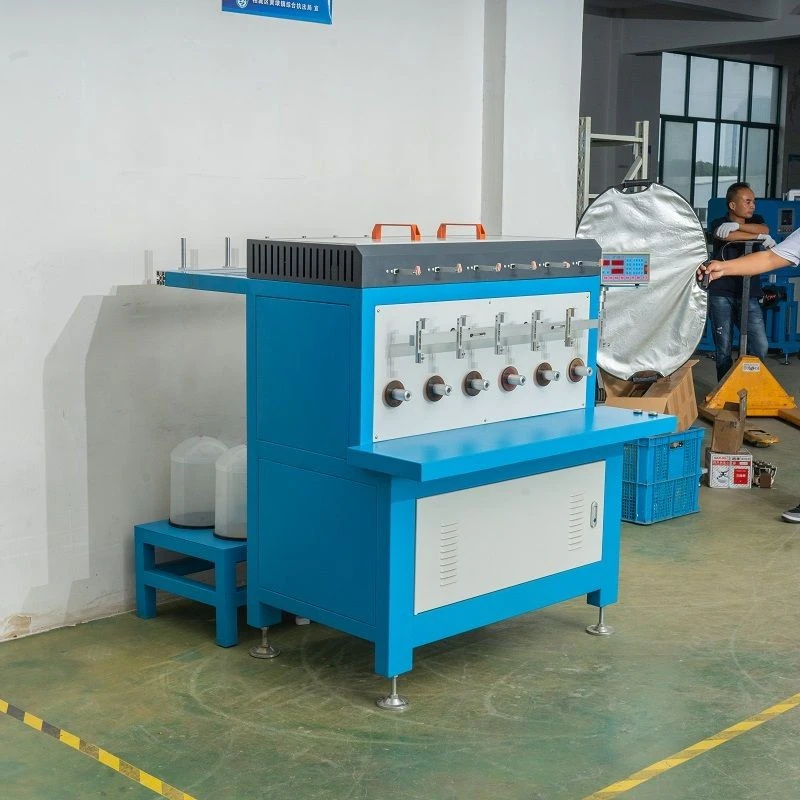

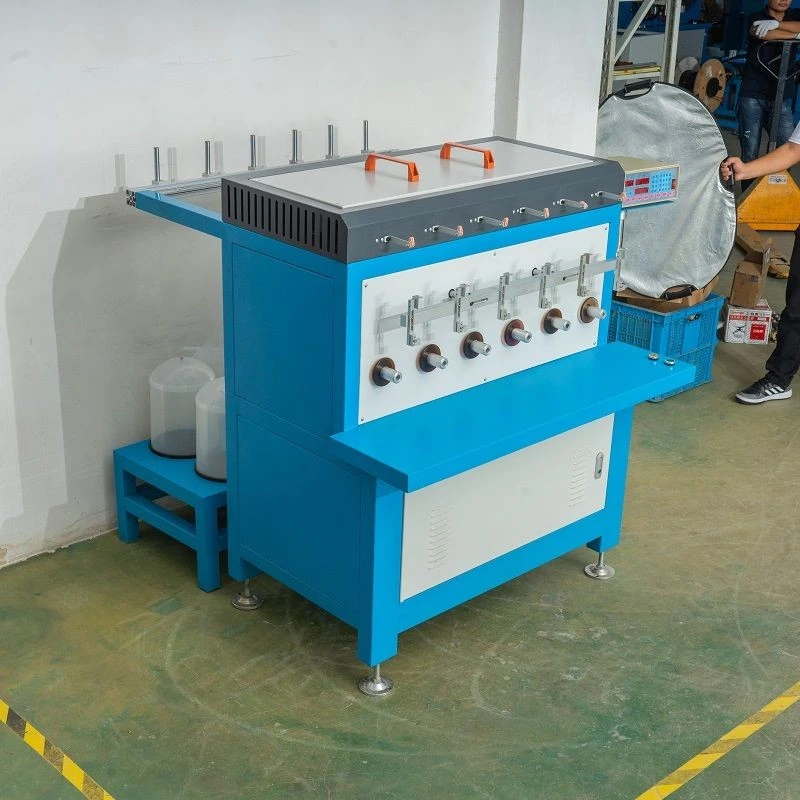

1: Многоосов дизайн:
Това позволява на машината за навиване да навива няколко намотки едновременно, което значително подобрява ефективността на производството.
2: Система за предаване с висока точност:
Оборудван с високо прецизни синхронни макари, за да се гарантира точността на движение на всяка ос, позицията, скоростта и ъгълът на навиването могат да бъдат точно контролирани, за да се гарантира качеството на навиването.
Подробности за продукта
Функции и предимства
1: Висока степен на автоматизация
2: Множество режими на навиване
3: Прецизно навиване
Области на приложение
1: Електронна индустрия:
Той се използва широко в производството на нови енергийни превозни средства, аерокосмически, двигатели, електромагнитни и други компоненти, за да отговори на техните нужди от миниатюрни и високопрецизни намотки.
2:Автомобилна електроника:
Запалителната бобина на автомобила, индукторът в електронния блок за управление (ECU) и т.н. също изискват многоосни машини за навиване, за да се гарантира качеството и производителността на навиване, за да се адаптират към сложната работна среда на автомобила.
3: Област на индустриална автоматизация:
Като навиване на намотки на двигатели, намотки на сензори и т.н., осигуряващи висококачествени компоненти на намотки за оборудване за индустриална автоматизация.
ЧЗВ
Q: Колко дълго е гаранционният период?
A: Гаранционен срок: 1 година
Въпрос: Какъв диаметър на телта може да навие устройството?
О: Зависи от вашия продукт. Моля, оставете вашата информация за контакт и ние ще уредим обслужването на клиентите да се свърже с вас.
В: Какво определя точността на навиване на машината за навиване?
О: Точността на навиване зависи главно от точността на механичната структура на оборудването. Например, точността на механизма за подреждане на проводниците ще повлияе на изрядността на подреждането на проводниците. В същото време точността на системата за управление също е критична. Усъвършенстваните системи за управление могат точно да контролират ъгъла на въртене и скоростта на двигателя, за да осигурят точност на навиване.
Въпрос: На какво трябва да обърна внимание, когато стартирам машината за навиване?
О: Преди да стартирате машината, проверете дали захранващият кабел на оборудването е свързан правилно и дали всички компоненти са в нормално положение. Също така се уверете, че няма отломки в работната зона, за да избегнете повлияване на работата на оборудването или причиняване на опасности за безопасността.
