Основни технически параметри на машина за навиване на намотка на статора на двигателя |
|
|
Модел на продукта |
SQ-D118L |
|
Диаметър на намотката |
По-голямо или равно на200 |
|
Ширина на кабела |
По-голямо или равно на600 |
|
Точност на подреждането на кабела |
0.01 |
|
Скорост на шпиндела |
{0}rpm |
|
Височина на центъра на шпиндела |
230 мм |
|
Приложим диаметър на проводника |
Медна кръгла жица: и около 0.02-3 mm Плосък меден проводник: стекова намоткаПо-голямо или равно на2X10 |
|
Кабелен мотор |
Серво на Panasonic 0.4KW |
|
Мотор за подаване на тел |
Серво на Panasonic 0.4KW |
|
Капацитет на рязане |
ПневматиченПо-голямо или равно на20 квадратна медна тел |
|
Дължина на подаване на тел |
1-200 мм |
|
Брой слотове за навиване |
1-12 |
|
Шпинделен двигател |
Серво 2.2KW |
|
Захранващо напрежение |
220VAC 50HZ |
|
Мощност на машината |
3.3KW |
|
Съпоставяне на напрежението |
Обтегач с автоматично управление на магнитен прах |
|
Размери |
1600 mm (L) * 1000 mm (W) * 1400 mm (H) |
|
Тегло на оборудването |
290 кг |

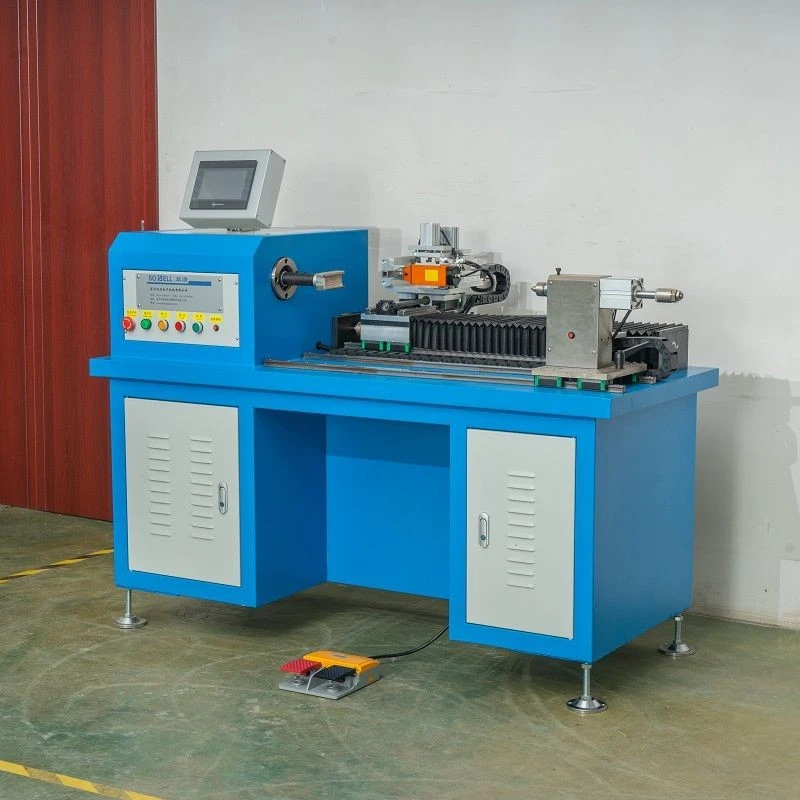

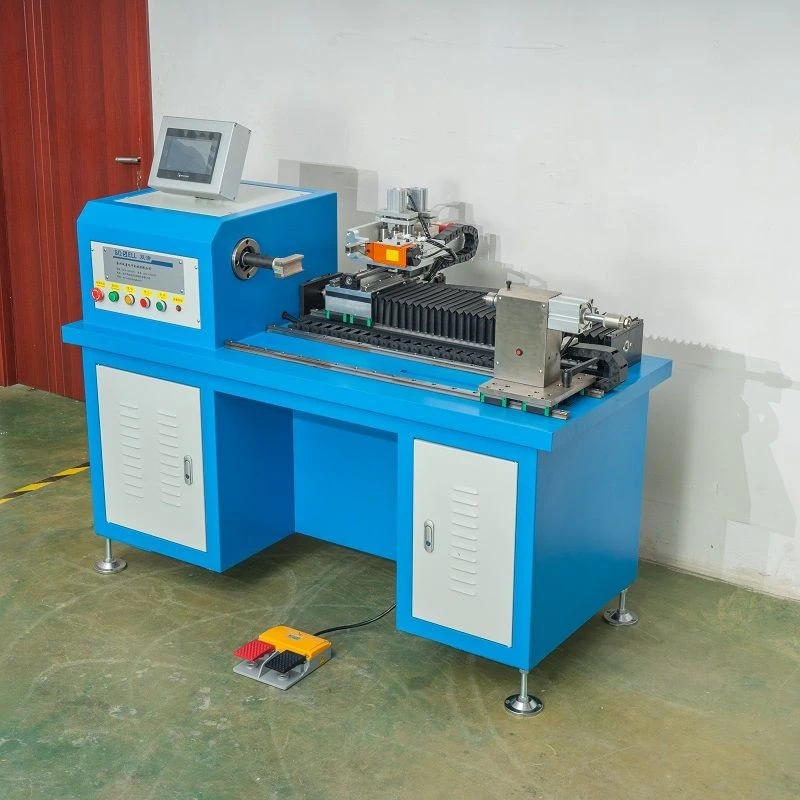

SQ-D118L машина за навиване на статорни бобини на мотори е независимо разработена от Suzhou Shuangqing Electronic Machinery Co., Ltd. Това е устройство, специално използвано за автоматично навиване на статорни бобини на мотори през слотове. Има функциите на напълно автоматично подаване на тел, рязане и напречни слотове. Следва подробното му въведение:
Структурни характеристики
1: Навиващ шпиндел:
Това е ключовата част от машината за навиване, използвана за фиксиране на блока на сърцевината на статора на двигателя. Неговият дизайн трябва да гарантира стабилността на сърцевината на статора при въртене с висока скорост и може точно да си сътрудничи със задвижващия двигател, за да постигне различни скорости на въртене, за да отговори на изискванията за намотка на различни бобини на статора на двигателя.

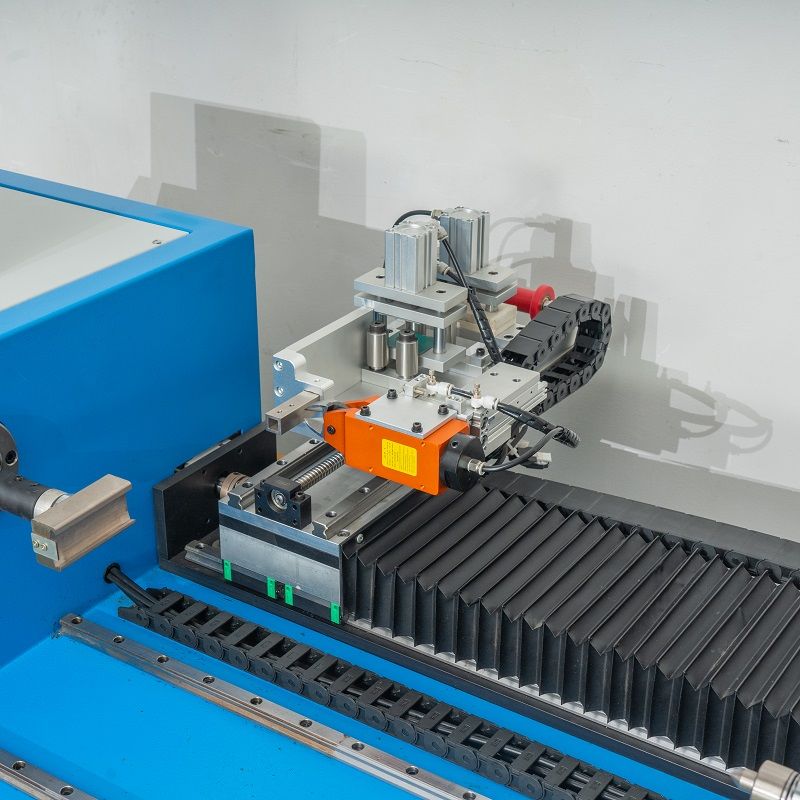

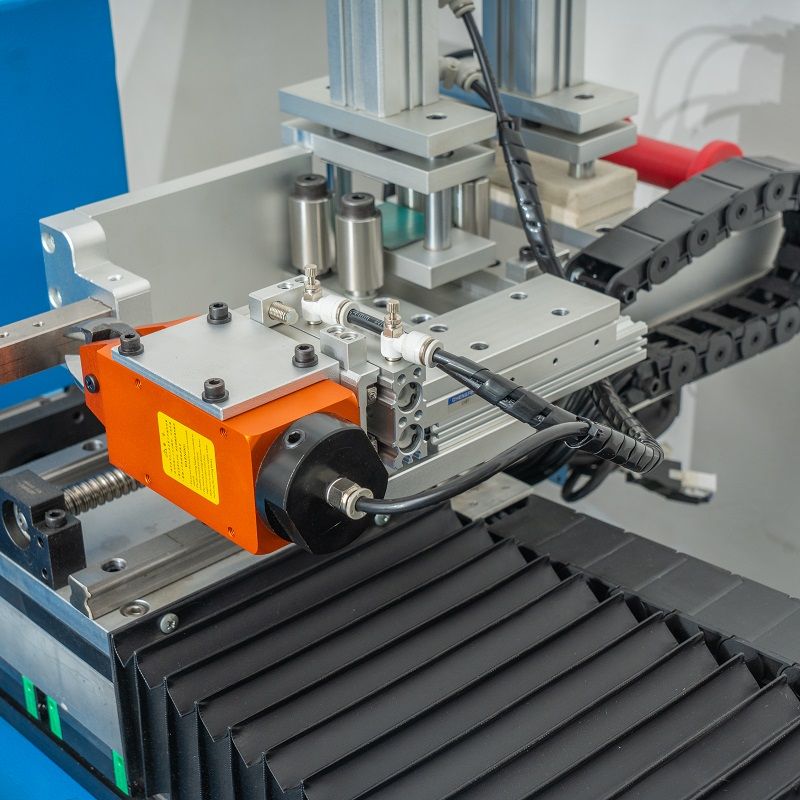

2: Подреждане на кабела:
Основната функция е да подредите емайлираните проводници и други проводници равномерно и точно в жлебовете на сърцевината на статора. Чрез прецизната трансмисионна система и система за управление, механизмът за подреждане на проводниците може точно да контролира подреждането на проводниците и позицията на напречния слот в съответствие с параметрите като броя на слотовете на статорния проводник и броя на завъртанията на бобината.
3: Система за контрол на напрежението:
За да се гарантира качеството на навиване, системата за контрол на напрежението ще следи и регулира напрежението на телта в реално време. Подходящото напрежение може да направи жицата стегната и спретнато навита върху статора, избягвайки ситуацията, че жицата е разхлабена или прекалено стегната и счупена. Например, съпротивлението на изплащащата макара може да се регулира автоматично чрез сътрудничеството на сензора за напрежение и спирачното устройство.
4: Система за управление на машината за навиване на Shuangqing PLC:
Това е ядрото на машината за навиване на статорна бобина на двигателя, която може да реализира взаимодействие човек-компютър и да превключва между китайски и английски. Операторът може да въведе модела на статора, оборотите на бобината, скоростта на навиване, номера на слота, стъпката на подреждане на проводника и други параметри в системата за управление. Системата за управление координира работата на шпиндела за навиване, механизма за подреждане на телта и системата за контрол на напрежението в съответствие с тези инструкции, за да гарантира, че процесът на навиване се извършва точно и ефективно.

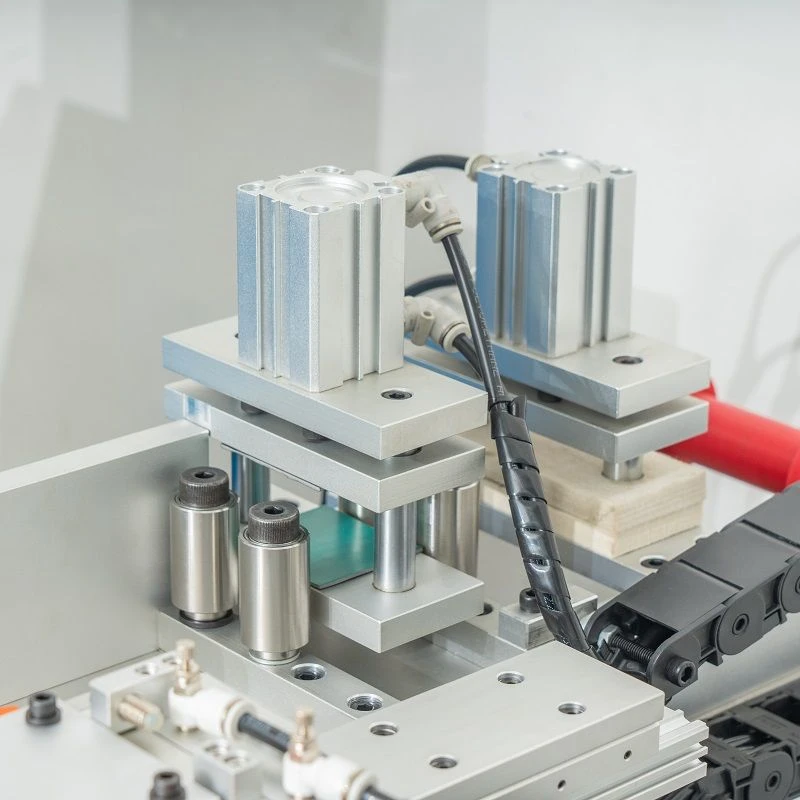

Подробности за продукта
Предимства
1: Подобрете ефективността на производството
2: Намалете интензивността на труда
ЧЗВ
Q: Колко дълго е гаранционният период?
A: Гаранционен срок: 1 година
В: Какъв е срокът за доставка на продукта?
О: Времето за доставка на стандартно оборудване е 15 дни, персонализирането на нестандартно оборудване е 30 дни.
В: Какво е захранващото напрежение на устройството?
О: Нашето оборудване е стандартно оборудвано с AC220V и 380V и може да бъде персонализирано според нуждите на клиентите.
Въпрос: Може ли да се регулира скоростта на навиване на машината за навиване?
О: Скоростта на навиване на машината за навиване може да се регулира. Чрез контролния панел на оборудването подходящата скорост на навиване може да се регулира според различните изисквания за навиване, като диаметър на проводника, брой навивки на намотката и други фактори.
