Основни технически параметри на машина за вертикално навиване на плосък проводник |
|||
|
Модел на продукта |
SQ-400L |
SQ-600L |
SQ-800L |
|
Диаметър на намотката |
По-малко или равно на400 |
По-малко или равно на600 |
По-малко или равно на800 |
|
Ширина на кабела |
По-малко или равно на400 |
По-малко или равно на600 |
По-малко или равно на800 |
|
Точност на подреждането на кабела |
0.01 |
0.01 |
0.01 |
|
Скорост на шпиндела |
1-100rpm |
1-60rpm |
1-50rpm |
|
Височина на центъра на шпиндела |
300 мм |
350 мм |
500 мм |
|
Приложим диаметър на проводника W |
Кръгъл проводник:2-20мм Плосък проводник:По-малко или равно на10X15 |
Кръгъл проводник:2-20мм Плосък проводник:По-малко или равно на10X25 |
Кръгъл проводник:2-30мм Плосък проводник:По-малко или равно на15X40 |
|
Кабелен мотор |
Серво 1.5KW |
Серво 2.2KW |
Серво 3.7KW |
|
Шпинделен двигател |
честотно преобразуване 2.2KW 1*20 |
честотно преобразуване 3.7KW 1*30 |
честотно преобразуване 4.7KW 1*40 |
|
Захранващо напрежение |
220VAC 50HZ |
380VAC 50HZ |
380VAC 50HZ |
|
Мощност на машината |
3.7KW |
6.5KW |
7.8KW |
|
Съпоставяне на напрежението |
Механичен обтегач с магнитно съпротивление |
Механичен обтегач с магнитно съпротивление |
Сервопрецизен обтегач |
|
Размери |
1900 mm (L) * 900 mm (W) * 2250 mm (H) |
2100 mm (L) * 1000 mm (W) * 2250 mm (H) |
2200 mm (L) * 1100 mm (W) * 2300 mm (H) |
|
Тегло на оборудването |
640 кг |
760 кг |
980 кг |

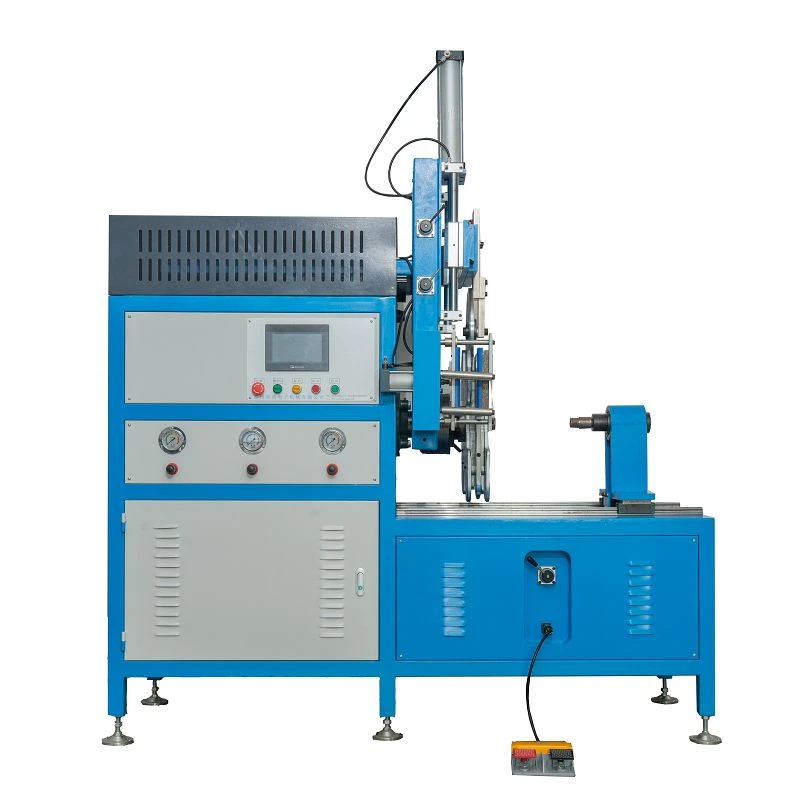

Машината за вертикално навиване на плосък проводник Shuangqing е машина, която може да прави спирални намотки, като прави дългата страна на плоския проводник перпендикулярна на спиралната ос. Ето малко информация за машината за вертикално навиване на плосък проводник:
Принцип на работа
Обикновено моторът осигурява мощност за задвижване на съответните части да се въртят или движат, за да се постигне навиването на плоския проводник. Например, някои машини за вертикално навиване използват мотора, за да задвижат механизма на циферблата и жлебовото колело, за да накарат въртящата се маса да се движи периодично, за да постигнат работата на празнината на множество събиращи ролки; в същото време серво моторът се използва за задвижване на винта да се върти, така че втулката на резбата да се движи нагоре и надолу, като по този начин задвижва плоския проводник да се движи нагоре и надолу равномерно по време на навиване, като се избягва повторно навиване в същата позиция.
Структура
Захранващо устройство:
Отговаря за пренасянето на плоския проводник до позицията за навиване. Например, някои захранващи устройства използват цилиндър за задвижване на затягаща плоча, която затяга плоския проводник и задвижва фиксиран блок, за да се движи по плъзгаща се релса чрез серво мотор, за да се реализира подаването на плоския проводник.

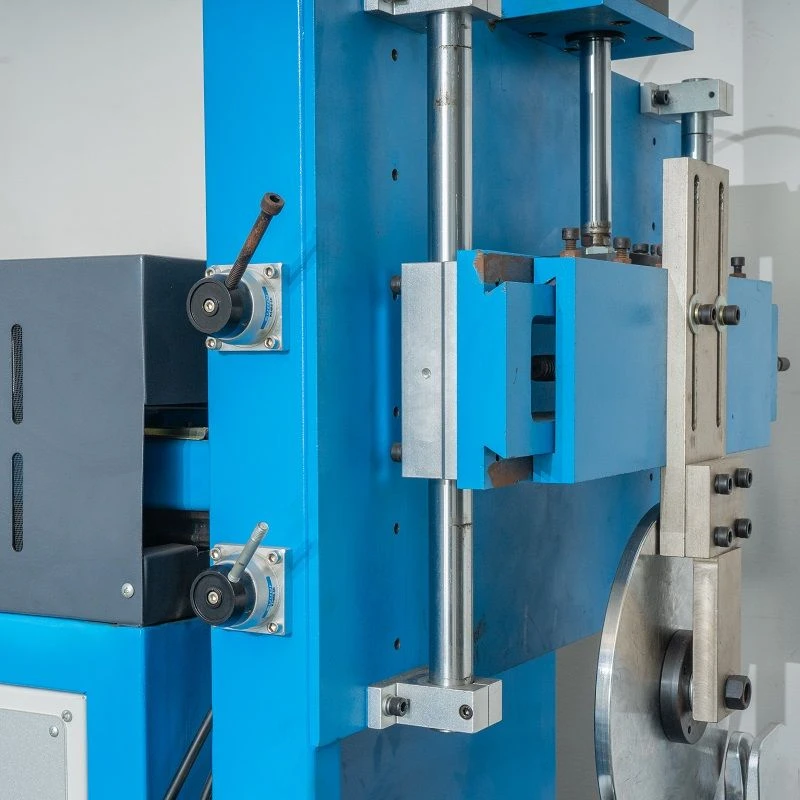

Водещо устройство:
Плоският проводник се насочва, за да се гарантира, че навлиза точно в зоната на навиване. Някои усъвършенствани направляващи устройства също имат функция за онлайн смазване, за да намалят триенето на плоския проводник по време на обработка.

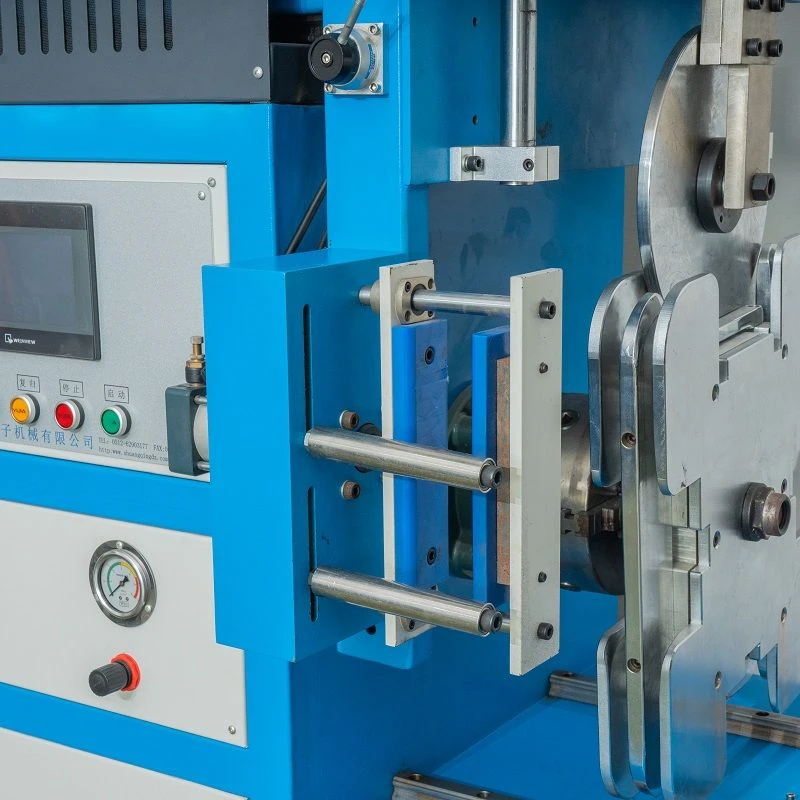

Устройство за огъване:
Плоската жица се огъва според изискванията на дизайна, за да образува спираловидна форма на намотка. Устройството за огъване обикновено включва въртящ се блок, въртяща се маса, формовъчен механизъм и други компоненти. Някои формиращи механизми предотвратяват деформацията на вътрешния ъгъл на плоския проводник по време на огъване чрез взаимодействието на бутални пръти, капаци с по-ниско налягане, фланцови втулки и други компоненти.

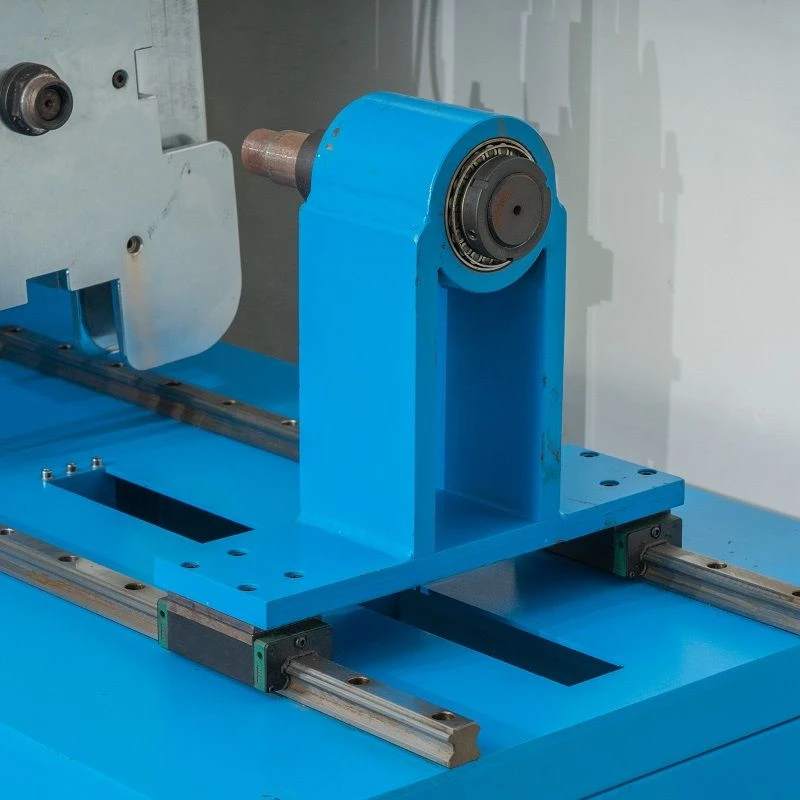

Устройство за навиване:
Това е основният компонент на машината за вертикално навиване, използвана за навиване на плосък проводник в рулони със специфични форми и размери. Структурата и производителността на устройството за навиване пряко влияят върху качеството на навиване и ефективността на бобината.

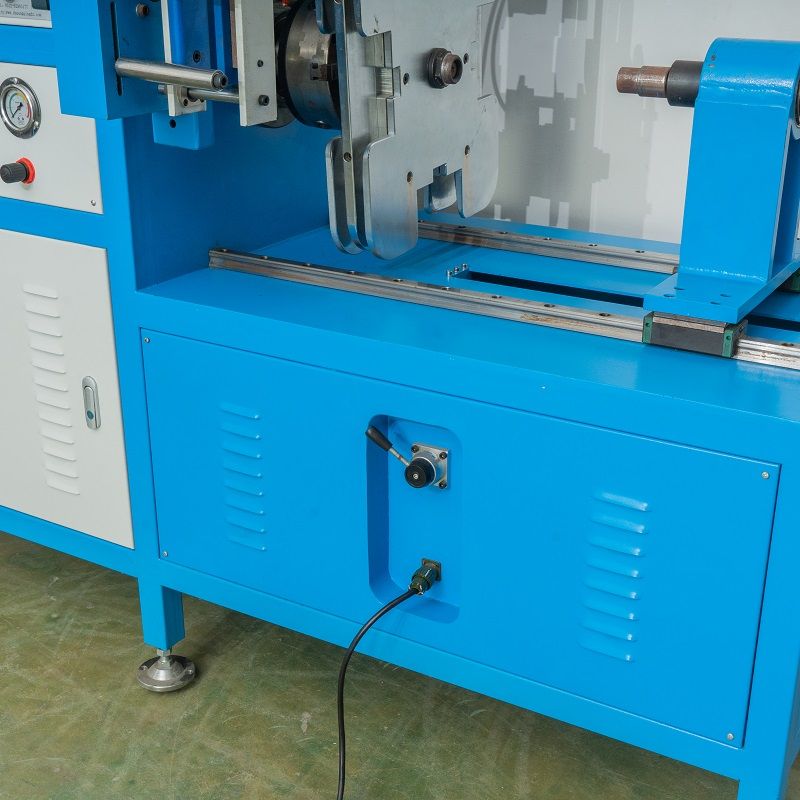

Подробности за продукта

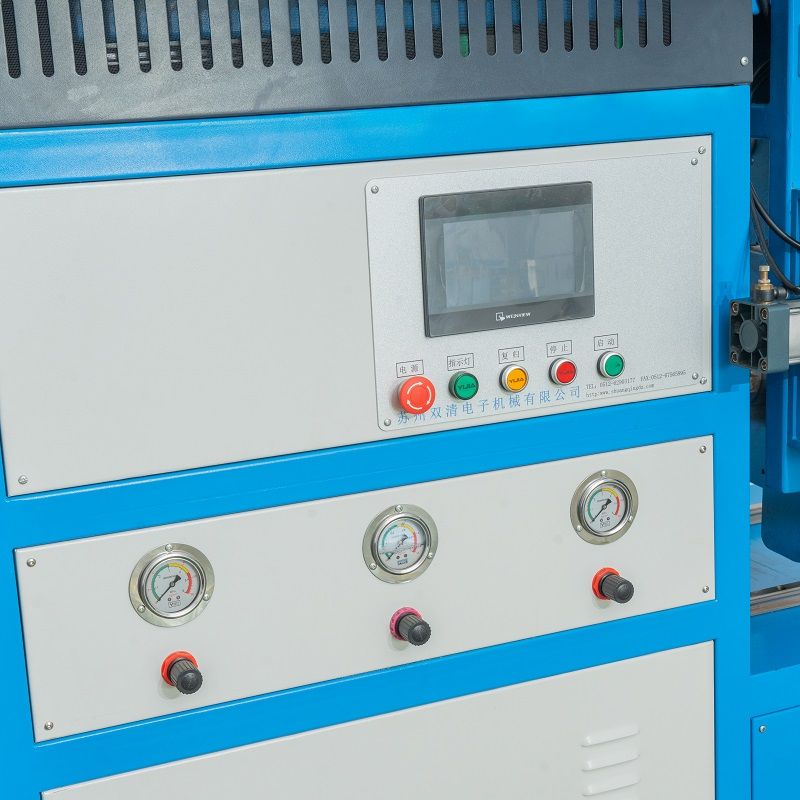

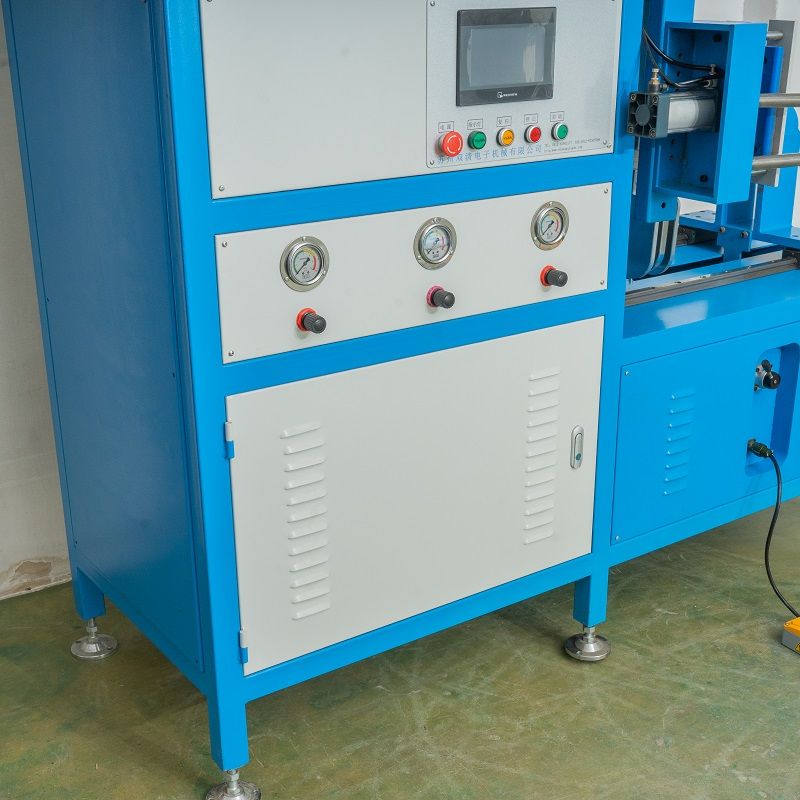

Контролно устройство
Контролерът PLC200 се използва за управление на работата на цялата машина за вертикално навиване, включително настройката и настройката на параметри като последователност на действие, скорост и позиция на всеки компонент.

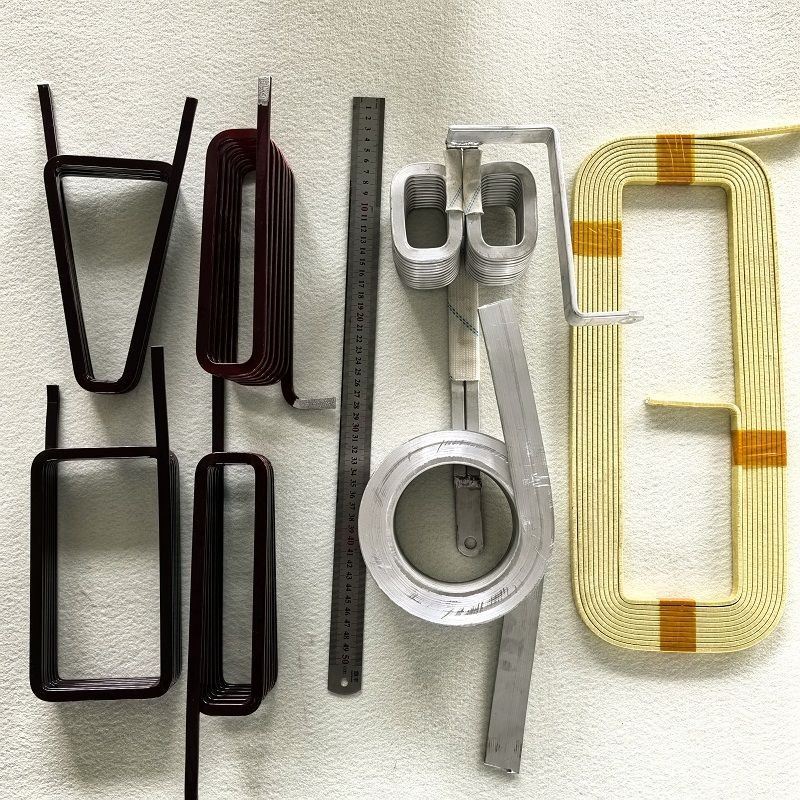

Области на приложение
Той се използва широко в нова енергия, бордово фотоволтаично съхранение на енергия, железопътен транспорт, електронни машини, автомобилна медицина, домакински уреди и други области. Например, в двигателите, трансформаторите и други компоненти на нови енергийни превозни средства са необходими машини за вертикално навиване с плосък проводник за навиване на индукторни намотки.
Предимства
Висока точност на навиване:
Позицията и ъгълът на навиване на плоския проводник могат да бъдат прецизно контролирани, за да се гарантира точността на размерите и електрическите характеристики на намотката.
Висока производствена ефективност:
Високата степен на автоматизация може да реализира непрекъсната и бърза операция на навиване, което значително подобрява ефективността на производството.
Машината за вертикално навиване на плосък проводник има широк спектър от приложения:
Може да навива плоски намотки с различни форми и размери, за да отговори на нуждите на различни продукти.
Лесен за работа:
Операционният интерфейс е прост и лесен за разбиране и операторите могат да започнат работа след просто обучение.
ЧЗВ
Въпрос: Вие сте производител или търговска компания?
О: Ние сме производител, производител на източници.
В: Можете ли да го проектирате за нас?
О: Оборудването може да бъде персонализирано според вашите нужди и изисквания към продукта.
Въпрос: Ако имаме други изисквания към продуктите, които вашата страница не включва, можете ли да ни помогнете да ги предоставим?
О: Оборудването може да бъде персонализирано според нуждите на клиента.
В: Какво определя точността на навиване на машината за навиване?
О: Точността на навиване зависи главно от точността на механичната структура на оборудването. Например, точността на механизма за подреждане на проводниците ще повлияе на изрядността на подреждането на проводниците. В същото време точността на системата за управление също е критична. Усъвършенстваните системи за управление могат точно да контролират ъгъла на въртене и скоростта на двигателя, за да осигурят точност на навиване.
